230-Volt-Installation im Camper: Landstrom, Wechselrichter und Schutzschalter
Elektromeister Felix Arndt von Flextronic erklärt, wie sich eine 230-Volt-Anlage im Camper von der Hauselektrik unterscheidet. Mit Florian spricht er über Landstrom, Wechselrichter, FI- und Leitungsschutzschalter, mögliche Fehlerfälle, die Verkabelung im Fahrzeug und die Prüfung der fertigen Anlage. Die folgenden Abschnitte verdichten das Gespräch entlang seiner Kapitel. Sie vermitteln Zusammenhänge, sind aber keine Bau- oder Prüfanleitung: Planung, Ausführung und Abnahme gehören in die Hände einer dafür qualifizierten Elektrofachkraft und müssen zu den aktuellen Normen sowie den Unterlagen der verwendeten Geräte passen. Die Zeitmarken führen zu den jeweiligen Stellen im Podcast.
Warum selbst ein Elektromeister beim Camper neu denken muss
Felix hat nach seiner Ausbildung und mehreren Jahren Berufspraxis den Elektromeister gemacht. Dabei beschäftigte er sich gezielt mit der Frage, welche Regeln für Caravans und Motorcaravans gelten – und stellte fest, dass auch erfahrene Hauselektriker die Besonderheiten einer mobilen Anlage nicht automatisch kennen.
Im Fahrzeug wechseln Einspeisung und Netzform, Leitungen werden durch Vibration beansprucht und die metallische Karosserie ist Teil der Schutzbetrachtung. Eine vertraut aussehende Steckdose sagt deshalb noch wenig darüber aus, ob das Gesamtsystem richtig geplant und geprüft wurde.
12 und 24 Volt bergen andere Risiken als 230 Volt
Bei der Bordspannung entstehen durch hohe Ströme vor allem erhebliche Wärme- und Brandrisiken. Ein schlecht dimensionierter oder mangelhaft ausgeführter Anschluss kann heiß werden, obwohl die Spannung vergleichsweise niedrig ist.
Bei 230 Volt kommt der unmittelbare Schutz von Personen vor einem elektrischen Schlag hinzu. Felix trennt beide Bereiche deshalb deutlich: Erfahrungen mit 12-Volt-Verkabelung ersetzen weder die Fachkenntnis noch die Prüfungen, die eine Netzspannungsinstallation verlangt.
Landstrom, Wechselrichter, FI und LS: die wichtigsten Begriffe
Landstrom bringt 230 Volt von außen ins Fahrzeug. Ein Wechselrichter erzeugt sie dagegen aus der Gleichspannung der Aufbaubatterie. Der Fehlerstromschutzschalter – RCD oder umgangssprachlich FI – dient dem Personenschutz, während der Leitungsschutzschalter, kurz LS, Leitungen bei Überlast oder Kurzschluss schützt.
Der Schutzleiter PE verbindet berührbare leitfähige Teile mit dem Schutzsystem. Erst das Zusammenspiel dieser Komponenten und die dazu passende Netzform ergibt eine sichere Anlage; einzelne Geräte lassen sich nicht unabhängig vom restlichen Aufbau bewerten.
230 Volt sind eine Bedarfsfrage, kein Muss
Viele typische Camperverbraucher lassen sich direkt aus dem 12- oder 24-Volt-System versorgen. Auch Laptops und andere USB-C-Geräte benötigen nicht zwingend eine Haushaltssteckdose. Die direkte Gleichstromversorgung vermeidet zudem die Umwandlungsverluste eines Wechselrichters.
Eine 230-Volt-Anlage wird interessant, wenn vorhandene Haushaltsgeräte genutzt werden sollen oder das Fahrzeug am Stellplatz Landstrom beziehen soll. Welche Lösung sinnvoll ist, hängt damit vom Nutzungskonzept ab – nicht von einer pauschalen Ausstattungsliste.
Der Stromlaufplan beginnt bei den Energiequellen
Felix ordnet die Anlage als Weg von der jeweiligen Quelle über Schutz- und Umschalteinrichtungen bis zu Steckdosen und fest angeschlossenen Verbrauchern. Je nachdem, ob nur Landstrom, nur ein Wechselrichter oder beides vorhanden ist, verändert sich dieser Weg.
Besonders wichtig ist die saubere Trennung der Betriebszustände. Ein Wechselrichter darf beispielsweise nicht das Ladegerät speisen, das wiederum seine eigene Batterie laden soll. Solche Rückkopplungen werden am besten schon im Stromlaufplan sichtbar gemacht.
Landstrom kommt über eine definierte Einspeisung ins Fahrzeug
Für die Einspeisung wird üblicherweise eine CEE-Verbindung verwendet, bei der Außenleiter, Neutralleiter und Schutzleiter fest zugeordnet sind. In der Praxis können alte Campingplätze oder Adapter diese Zuordnung trotzdem vertauschen. Die fahrzeugseitige Schutztechnik darf sich daher nicht blind darauf verlassen, dass der Außenleiter immer an derselben Stelle ankommt.
Felix verweist auf die für Caravans und Motorcaravans geltende DIN VDE 0100-721. Sie ergänzt die allgemeinen Installationsregeln um Anforderungen für die mobile Umgebung. Welche Leitungen, Steckvorrichtungen und Schutzorgane im konkreten Fahrzeug zulässig sind, muss nach der aktuellen Fassung und den jeweiligen Produktangaben festgelegt werden.
So erkennt ein FI einen Fehlerstrom
Im normalen Betrieb fließt der Strom über den Außenleiter zum Verbraucher und über den Neutralleiter zurück. Der FI vergleicht beide Ströme. Sind sie gleich groß, ist ihre Summe null.
Fließt dagegen ein Teil über den Schutzleiter, die Karosserie oder einen Menschen ab, entsteht eine Differenz. Überschreitet sie den vorgesehenen Auslösestrom, trennt der FI den Stromkreis. Deshalb ist er eine Ergänzung zum Leitungsschutz und nicht einfach eine zweite Sicherung für denselben Fehler.
Der erste Sicherungskasten kombiniert Personen- und Leitungsschutz
Nach der Landstromeinspeisung folgen die zum Aufbau passenden Schutzorgane. FI und LS können als getrennte Geräte oder gemeinsam als FI-LS ausgeführt sein. Entscheidend ist, dass die aktiven Leiter entsprechend der Anlage getrennt und geschützt werden.
Im Gespräch empfiehlt Felix für die mögliche Verpolung am Landstrom einen zweipolig überstromgeschützten FI-LS. Er präzisiert später, dass sich ein Gerät mit der Kennzeichnung 2P von 1P+N dadurch unterscheidet, dass der Überstromschutz auf beiden Polen wirkt. Die exakte Gerätewahl bleibt Aufgabe der planenden Elektrofachkraft.
Selektivität entscheidet, welcher Schutzschalter zuerst abschaltet
Wenn am Stellplatz und im Camper Leitungsschutzschalter hintereinanderliegen, sollen ihre Kennwerte sinnvoll aufeinander abgestimmt sein. Ziel der Selektivität ist, dass bei einem Fehler möglichst nur der näher am Fehler liegende Schutzschalter auslöst.
Felix beschreibt dabei einen praktischen Zielkonflikt: Eine niedrigere Absicherung im Camper kann die Zuordnung verbessern, begrenzt aber die gleichzeitig nutzbare Leistung. Das ist eine Planungsfrage; der Personenschutz durch den FI folgt einer anderen Logik.
Der LS schützt das Kabel vor Überlast und Kurzschluss
Ein Leitungsschutzschalter muss sowohl auf länger andauernde Überlast als auch auf sehr hohe Kurzschlussströme reagieren. Nennstrom, Auslösecharakteristik, Leitungslänge, Querschnitt und Verlegebedingungen gehören deshalb zusammen betrachtet.
Dass ein angeschlossenes Gerät funktioniert, belegt diesen Schutz nicht. Erst die Berechnung beziehungsweise Messung zeigt, ob im Fehlerfall genügend Strom fließt, damit der Schutzschalter innerhalb der geforderten Zeit abschaltet.
Der passende FI richtet sich auch nach den Verbrauchern
Elektronische Geräte können Fehlerströme mit unterschiedlichen Kurvenformen erzeugen. Ein üblicher Typ A erfasst andere Fehlerstromarten als ein allstromsensitiver Typ B. Bestimmte Wechselrichter, Klimaanlagen oder andere Leistungselektronik können deshalb zusätzliche Anforderungen an den RCD stellen.
Felix warnt davor, den FI allein nach Preis oder einer allgemeinen Empfehlung auszuwählen. Maßgeblich sind die möglichen Fehlerströme, die Angaben der angeschlossenen Geräte und die Einsatzbedingungen – einschließlich der vorgesehenen Umgebungstemperatur. Auch hier muss die konkrete Kombination fachlich bewertet werden.
Ein Fehler am Gehäuse macht die Schutzkette sichtbar
Als Beispiel nimmt Felix einen gelösten Leiter, der das Metallgehäuse eines Geräts berührt. Über den Schutzleiter fließt dann Strom außerhalb des Neutralleiters zurück; der FI erkennt die Differenz und schaltet ab. Eine leitfähige Fahrzeugkarosserie muss in das Schutzkonzept einbezogen sein.
Wie ernst das ist, zeigt ein Fall aus seiner Praxis: Eine beschädigte Leitung setzte die Karosserie eines Fahrzeugs unter Spannung, ohne dass ein wirksamer FI vorhanden war. Schutzleiter, RCD und fachgerechte Leitungsverlegung sind deshalb keine voneinander unabhängigen Extras.
Beim Wechselrichter verändert sich die Netzform
Ein galvanisch getrennter Wechselrichter kann zunächst ein isoliertes Netz bereitstellen. Beim ersten Fehler zwischen einem aktiven Leiter und einem Gehäuse muss dann noch kein geschlossener Stromkreis entstehen. Treffen jedoch zwei unterschiedliche Fehler an mehreren Geräten zusammen, kann zwischen ihren Gehäusen eine gefährliche Spannung anliegen.
Die Schutztrennung eines einzelnen direkt angeschlossenen Verbrauchers lässt sich daher nicht einfach auf ein ganzes Steckdosennetz übertragen. Sobald mehrere Verbraucher versorgt werden, muss das Schutzkonzept die Netzform und mögliche Mehrfachfehler berücksichtigen.
Der Wechselrichter muss ein definiertes Schutzsystem bilden
Einige Wechselrichter mit Netzvorrangschaltung stellen im Inselbetrieb intern die für das Schutzsystem notwendige Verbindung her und lösen sie beim Landstrombetrieb wieder. Bei anderen Geräten muss die Umschaltung außerhalb geplant werden. Ob und wie das geschieht, steht in der Dokumentation des konkreten Modells.
Felix rät deshalb, nicht nur Ausgangsleistung und Ladefunktion zu vergleichen. Entscheidend ist auch, welche Netzform das Gerät in jedem Betriebszustand erzeugt und welche Schutzmaßnahmen der Hersteller dafür verlangt.
Auch hinter dem Wechselrichter braucht es Schutzorgane
Der FI am Landstromeingang kann im reinen Wechselrichterbetrieb nicht schützen, weil diese Quelle vor ihm liegt. Für die vom Wechselrichter versorgten Steckdosen und Verbraucher ist deshalb ein dazu passender nachgeschalteter Schutz erforderlich.
Die genaue Anordnung hängt von Netzvorrangschaltung, Wechselrichter und Stromkreisaufteilung ab. Sie muss zugleich verhindern, dass landstromgebundene Geräte wie das Batterieladegerät versehentlich vom Wechselrichter gespeist werden.
Flexible Leitungen brauchen Schutz, Trennung und Zugentlastung
Im Fahrzeug werden für Vibration und Bewegung geeignete flexible Leitungen verwendet. Sie müssen mechanisch geschützt und so verlegt werden, dass die 230-Volt-Installation eindeutig von der 12- oder 24-Volt-Verkabelung unterscheidbar bleibt. Wo sich Leitungswege kreuzen, dürfen Anschlüsse und spätere Arbeiten trotzdem nicht zu Verwechslungen führen.
Felix achtet außerdem auf Zugentlastung, Berührungsschutz und geeignete Gerätedosen hinter Steckdosen und Schaltern. Selbst die Anschlussklemmen eines Produkts müssen laut Hersteller für die verwendete flexible Leitung und deren Vorbereitung zugelassen sein.
Eine funktionierende Steckdose ist noch keine geprüfte Anlage

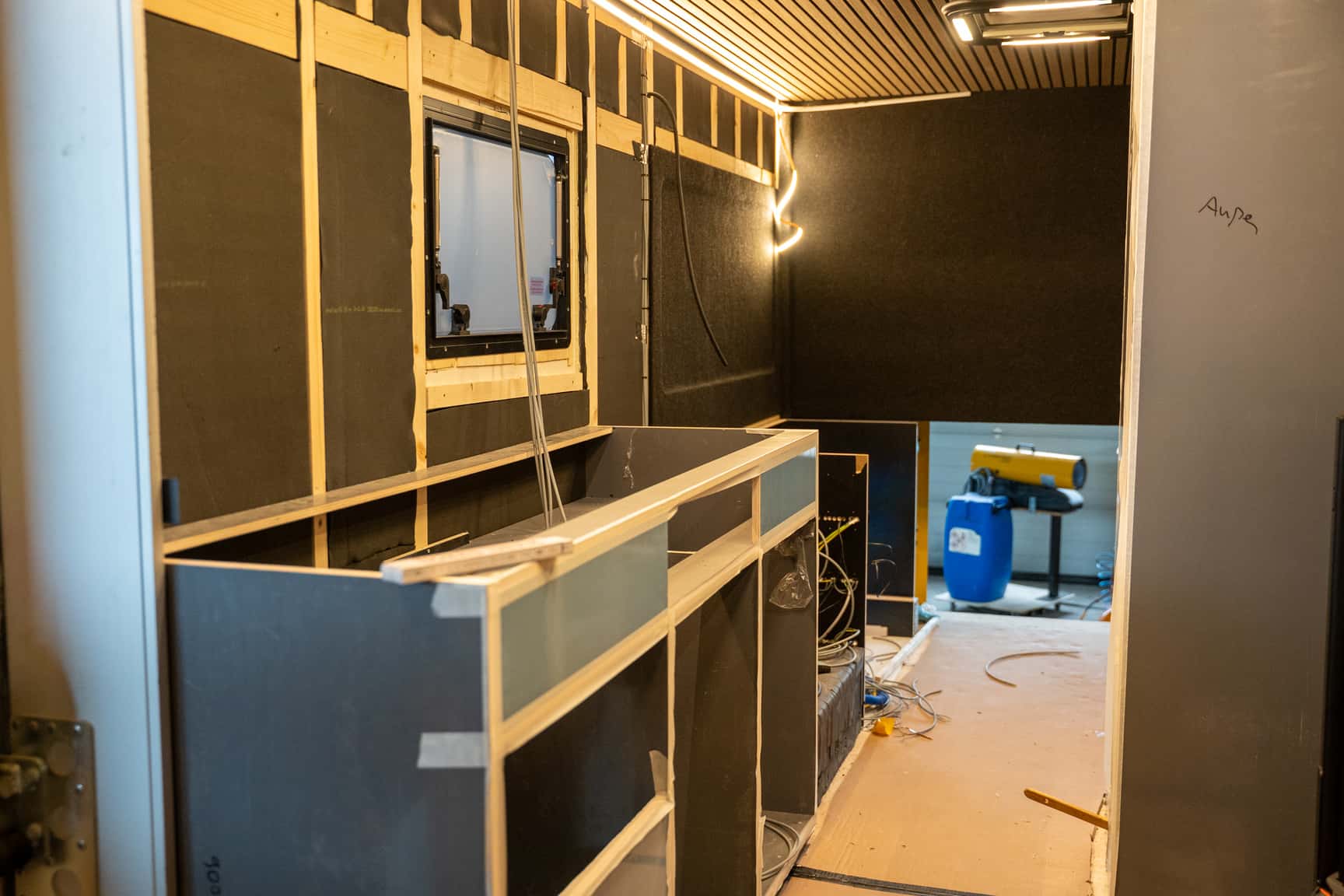

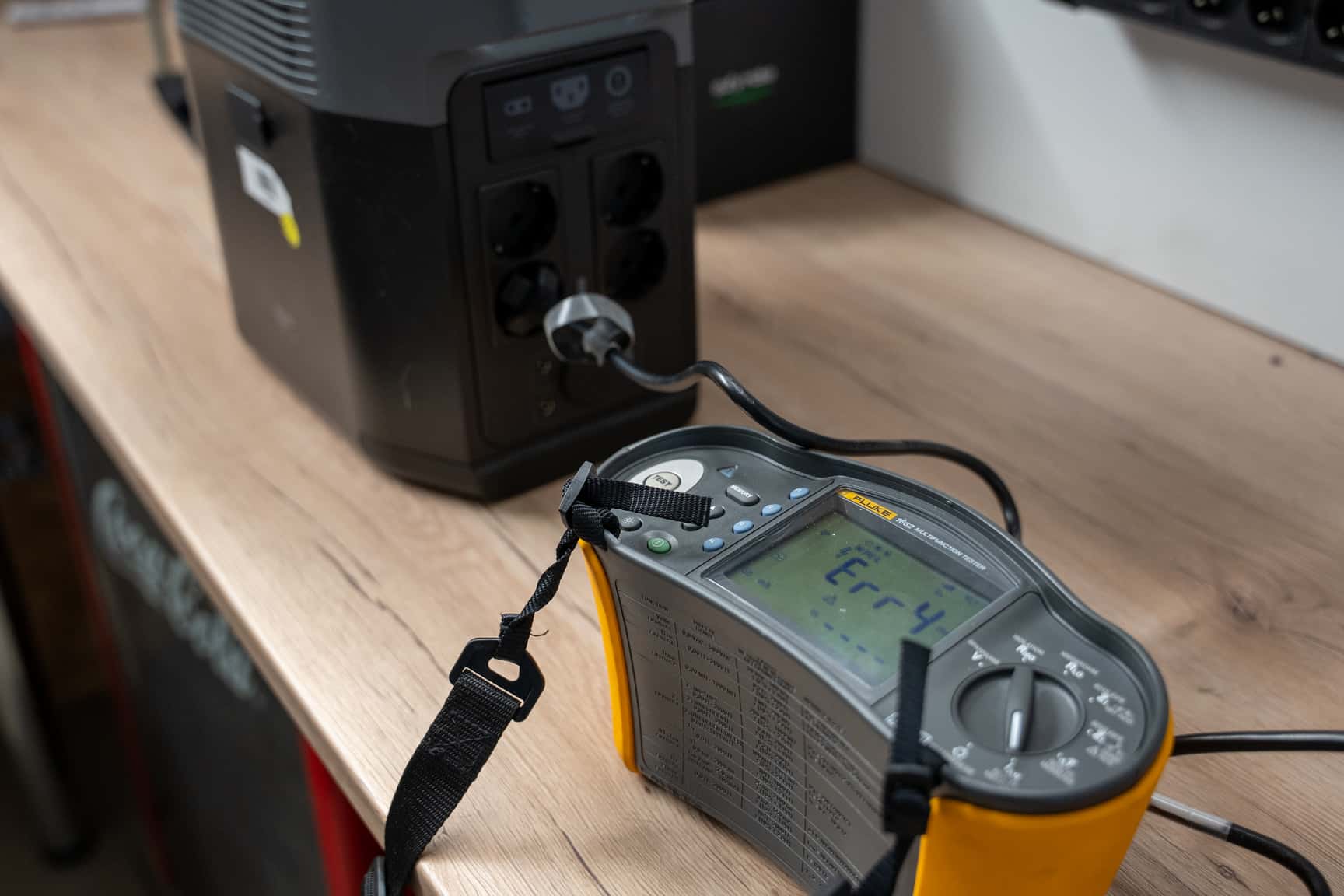

Die Erstprüfung beginnt mit Besichtigen und Erproben, geht aber deutlich über einen Funktionstest hinaus. Felix kontrolliert Anschlüsse und Leitungswege, nimmt die Anlage stufenweise in Betrieb und misst anschließend an Steckdosen und fest angeschlossenen Verbrauchern.

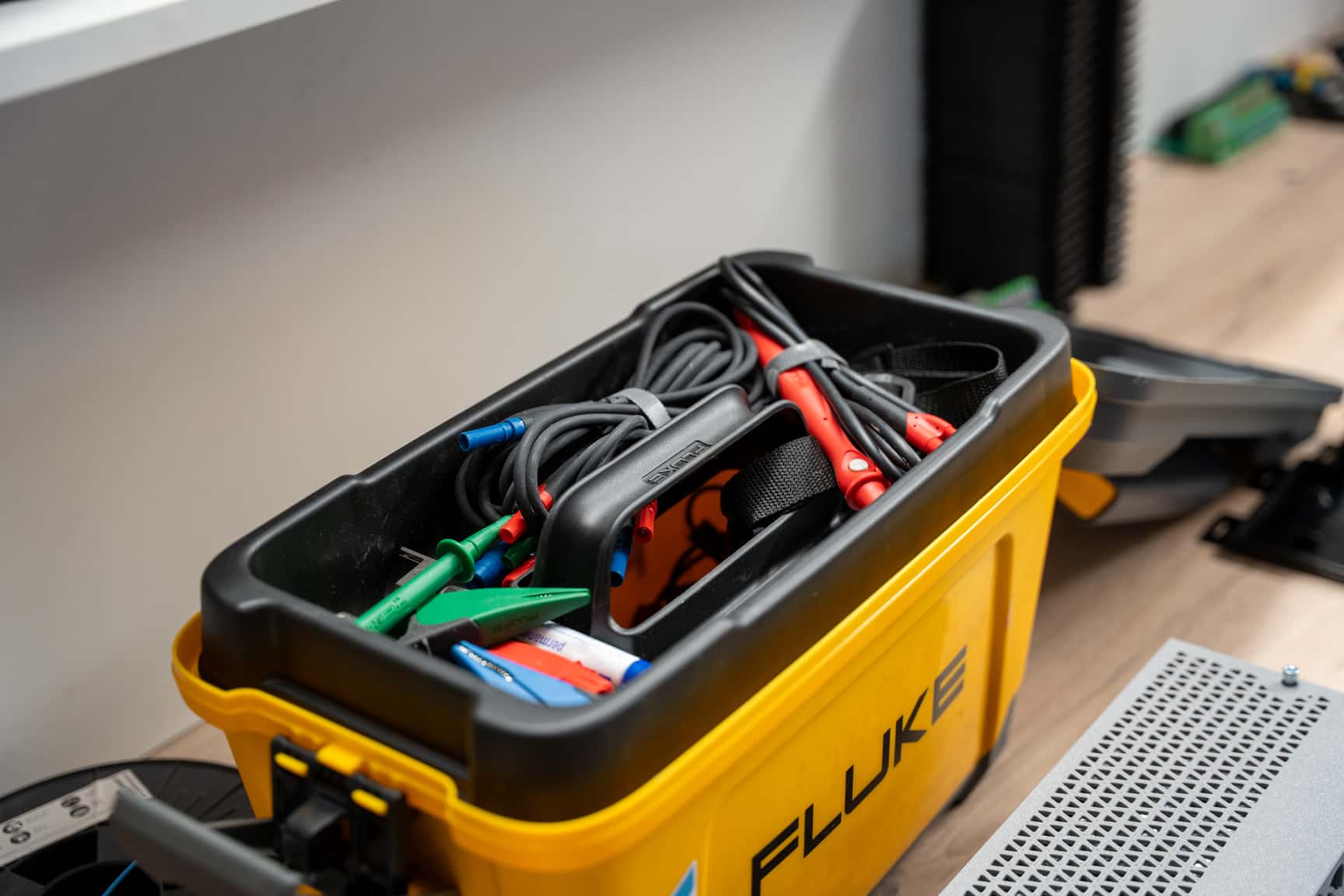

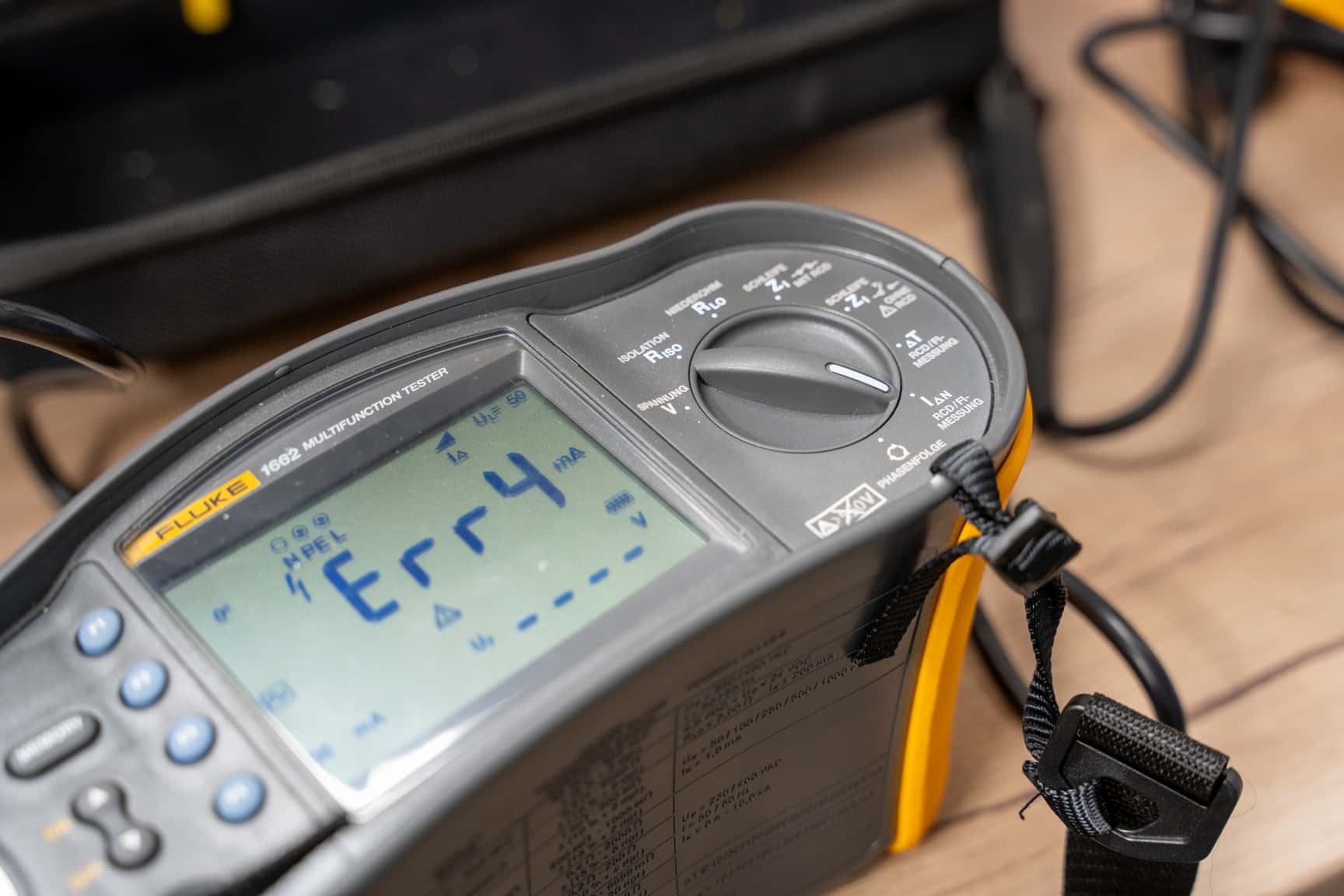

Zur Prüfung gehören unter anderem Schutzleiterdurchgängigkeit, Isolationswiderstand, Schleifenimpedanz sowie Auslösestrom und Auslösezeit des FI. Ein einfacher Steckdosentester kann einzelne grobe Fehler anzeigen, liefert aber nicht die Messwerte eines Installationstesters und ersetzt keine fachgerechte Erstprüfung nach DIN VDE 0100-600.
Prüfprotokoll und Stromlaufplan gehören zum Fahrzeug
Felix unterscheidet zwischen dem Ausführen festgelegter Tätigkeiten und der Verantwortung für die gesamte Anlage. Wer prüfen und das Ergebnis verantworten darf, hängt von Qualifikation, Auftrag und betrieblicher Organisation ab. Für Werkstätten ist ein Kfz-elektrischer Hintergrund allein nicht automatisch die passende Befähigung für die 230-Volt-Anlage.
Ein nachvollziehbarer Stromlaufplan, beschriftete Schutzorgane, Angaben zu Leitungen und Komponenten sowie das Prüfprotokoll erleichtern spätere Arbeiten und dokumentieren den errichteten Zustand. Felix empfiehlt, die zuständige Elektrofachkraft früh einzubinden – nicht erst unmittelbar vor der Fahrzeugübergabe.
Flextronic hat seine Lichtsteuerung modular erweitert

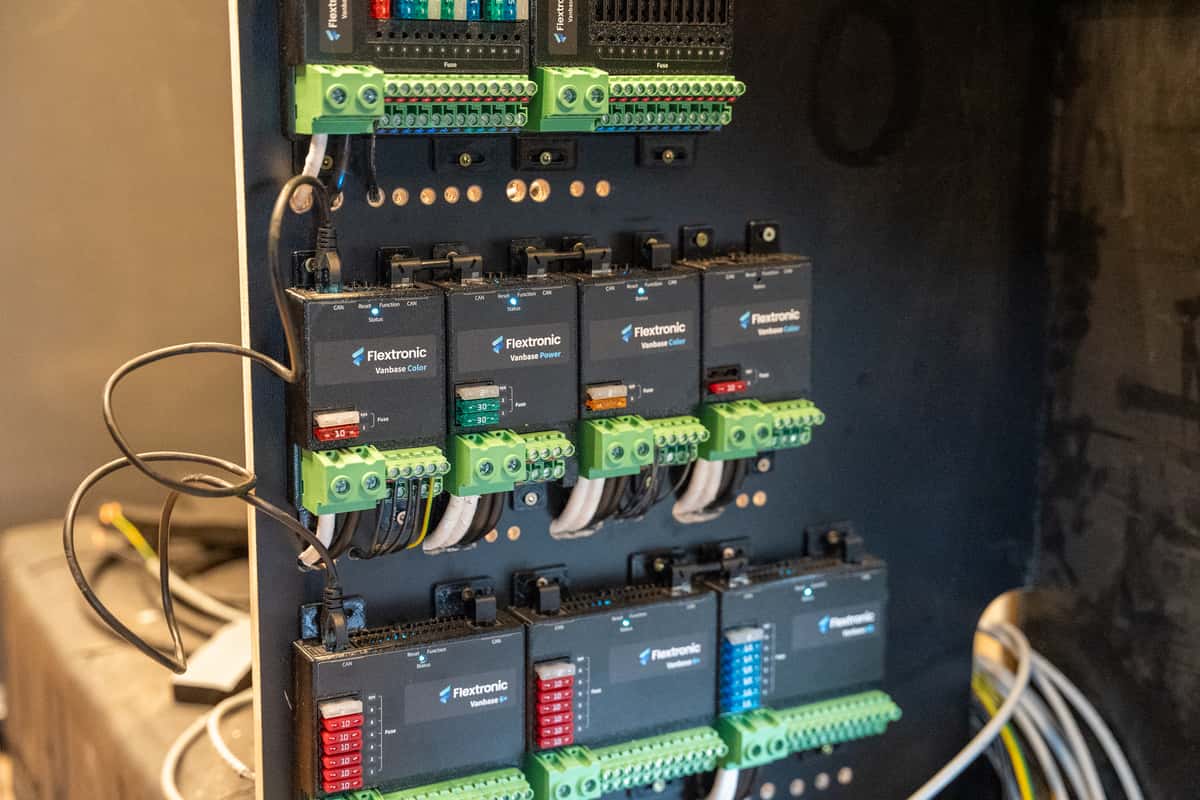

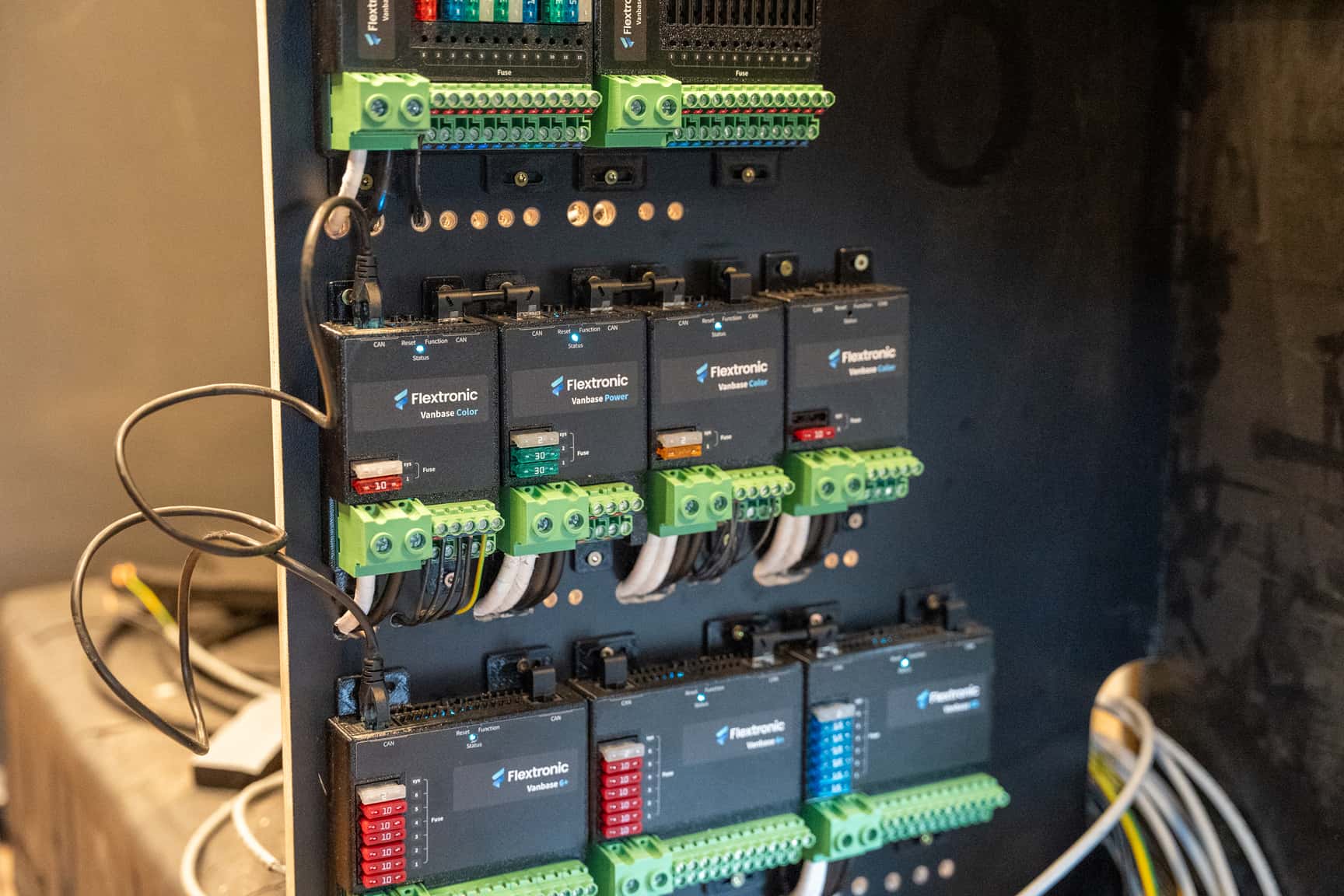

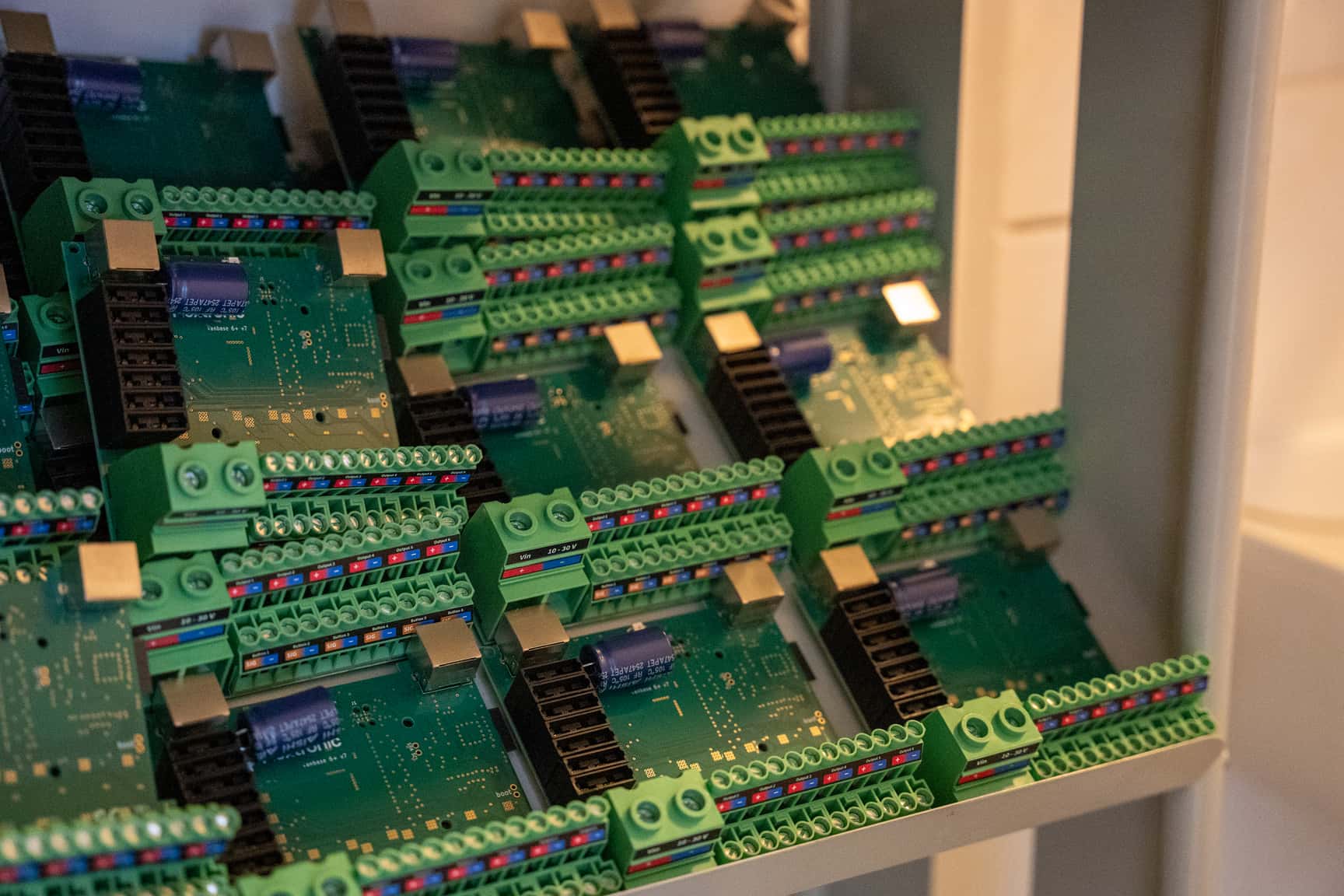

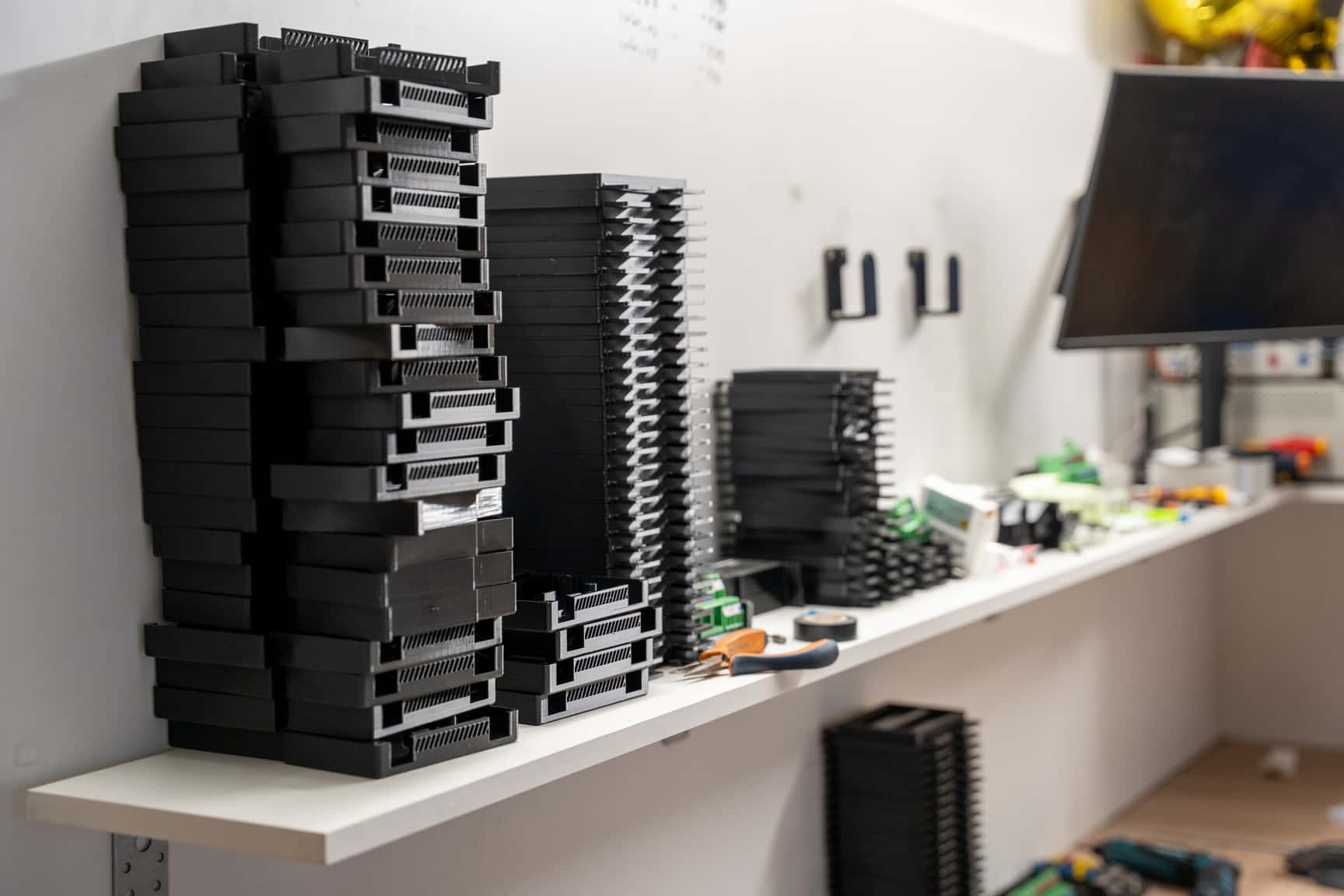

Zum Abschluss gibt Felix ein Update zu Flextronic. Aus der früheren Lichtsteuerung ist ein erweiterbares System mit Modulen für dimmbare, farbige und geschaltete Stromkreise geworden. Über Taster lassen sich unter anderem Doppelklick, langes Drücken und eine zentrale Aus-Funktion belegen; die App ergänzt die Konfiguration, ist für die Grundbedienung aber nicht zwingend erforderlich.
Relaismodule schalten auch Verbraucher wie Wasserpumpe, Kühlschrank oder Heizung. Die Vanbase Fuse bündelt Anschlüsse und Sicherungen, um den Verkabelungsaufwand zu reduzieren. Felix betont dabei denselben Grundsatz wie beim 230-Volt-Thema: Die Zulässigkeit und Dimensionierung jedes angeschlossenen Verbrauchers muss zum konkreten Modul passen.
