Solaranlage im Camper verstehen und auslegen: Module, Regler und Kabel
Elektrotechnikermeister Tino Eggert erklärt den Weg von der Solarzelle bis zur geladenen Bordbatterie. Im Gespräch geht es um Kenndaten, Reihen- und Parallelschaltung, Modulbauformen, Steckverbinder, Leitungsquerschnitte, MPPT-Regler und die Auslegung für das persönliche Reiseprofil. Die folgenden Abschnitte verdichten das Gespräch entlang seiner Kapitel. Die Zeitmarken führen zu den jeweiligen Stellen im Podcast. Planung und Installation einer konkreten Anlage gehören in fachkundige Hände und müssen zu Komponenten, Schutzkonzept und geltenden Vorgaben passen.
Wie einzelne Solarzellen zu einem Modul werden
Im Camperbereich werden heute meist monokristalline Zellen eingesetzt. Eine einzelne Zelle liefert nur eine kleine Spannung. Deshalb verbindet der Hersteller viele Zellen in Reihe und kombiniert mehrere dieser Stränge, bis Spannung und Leistung des fertigen Moduls nutzbar sind.
Teilverschattung kann einen Strang stark bremsen. Mehrere Stränge und Bypass-Dioden sorgen jedoch dafür, dass nicht zwangsläufig das gesamte Modul ausfällt. Schindelmodule bieten durch viele überlappende Verbindungen zusätzliche Stromwege, bringen nach Tinos Einordnung aber auch mehr Kontaktstellen mit.
Wirkungsgrad und Fläche gehören zusammen betrachtet
Auf einem begrenzten Fahrzeugdach ist ein hoher Wirkungsgrad wertvoll, weil er aus derselben Fläche mehr Nennleistung holt. Große Hausmodule können pro Watt günstiger sein und auf geraden Expeditionsdächern funktionieren, benötigen wegen ihrer Fläche aber eine sorgfältige Abstützung gegen Bewegung, Wind und Vibration.
Die angegebene Spitzenleistung entsteht unter definierten Laborbedingungen. Im Alltag treffen Sonnenstand, Temperatur, Wolken, Jahreszeit und geografische Lage selten genau zusammen. Ein heller Himmel allein bedeutet deshalb noch keine hohe elektrische Ausbeute.
Leerlaufspannung bestimmt die Spannungsreserve des Reglers
Die Leerlaufspannung liegt an, wenn das Modul beleuchtet wird, aber keinen Strom abgibt. Sie ist höher als die Spannung im Arbeitspunkt und muss vom Laderegler sicher vertragen werden. Tino empfiehlt, bei der Reglerauswahl zusätzlich zehn bis fünfzehn Prozent Reserve über dem Datenblattwert vorzusehen.
Der Grund: Kühle Module, klare Luft und sehr gute Einstrahlung können höhere Spannungen hervorbringen als die Standard-Testbedingungen. Werden Module in Reihe geschaltet, addieren sich ihre Leerlaufspannungen – einschließlich dieser möglichen Erhöhung.
Kurzschlussstrom und Nennleistung richtig einordnen
Der Kurzschlussstrom beschreibt den maximalen Strom des Moduls unter den jeweiligen Messbedingungen. Er ist eine wichtige Eingangsgröße für Leitungen, Verbinder und Schutzkomponenten. Tino rät bei Solarkabeln zu ausreichend Reserve, damit die teuer erzeugte Leistung nicht schon vor dem Regler als Leitungsverlust endet.
Auch die Nennleistung ist kein tägliches Ertragsversprechen. Ein flach auf dem Fahrzeug montiertes Modul kann der Sonne meist nicht folgen. Ausrichtbare Module können den Winkel verbessern, benötigen aber Mechanik, Gewicht und Bedienung.
Reihen- oder Parallelschaltung: Spannung gegen Unabhängigkeit
Bei einer Reihenschaltung addieren sich die Spannungen, während derselbe Strom durch alle Module fließt. Das erleichtert eine verlustarme Übertragung zum MPPT-Regler, macht den Strang aber stärker von seinem schwächsten Modul abhängig. Parallel geschaltete Module arbeiten unabhängiger, addieren jedoch ihre Ströme und verlangen entsprechend größere Leitungsquerschnitte.
Tino bevorzugt deshalb Module, die bereits einzeln eine hohe Arbeitsspannung liefern, und schaltet sie parallel. Das verbindet relativ hohe Eingangsspannung mit besserer Unabhängigkeit bei wanderndem Schatten. Ob diese Strategie passt, hängt trotzdem von Modulwerten, Regler, Leitungsweg und Reiseprofil ab.
Unterschiedliche Module besser getrennt regeln
Module mit deutlich unterschiedlichen Spannungen oder Strömen arbeiten an einem gemeinsamen Regler selten jeweils in ihrem optimalen Punkt. Parallel kann das schwächere Spannungsniveau das stärkere Modul begrenzen; in Reihe bestimmt der niedrigere mögliche Strom den gesamten Strang. Ungünstige Kombinationen können zusätzlich thermisch belastet werden.
Tinos klare Empfehlung lautet deshalb: An einem Regler identische oder ausdrücklich elektrisch kompatible Module verwenden. Erfordert die Dachgeometrie verschiedene Typen, sind getrennte Leitungen und eigene Regler meist die sauberere Lösung.
Rahmenmodule und Flexmodule unterscheiden sich thermisch
Tino begann auf dem eigenen Transit mit verklebten Flexmodulen. Trotz Kleberaupen als Abstand waren sie nach zwei Jahren ohne Leistung; durch Druck auf das Modul kam ein interner Kontakt kurzzeitig zurück. Er führt den Ausfall auf die hohe thermische Belastung des dunklen Metalldachs zurück.
Rahmenmodule sind schwerer und höher, lassen sich aber hinterlüften, mechanisch stabil befestigen und später leichter ersetzen. Flexible Module bleiben für gekrümmte oder begehbare Flächen interessant, benötigen jedoch einen geeigneten Untergrund, begrenzte Biegeradien und ein durchdachtes Wärme- und Befestigungskonzept.
Steckverbinder passend zur Zahl der Steckzyklen wählen
MC4-Steckverbinder sind für dauerhaft verriegelte und abgedichtete Dachinstallationen gedacht. Sie lassen sich für Wartung öffnen, sind aber unpraktisch für eine Solartasche, die bei jeder Nutzung ein- und ausgesteckt wird.
Für mobile Module verwendet Tino robuste Anderson-Stecker mit passender Stromtragfähigkeit und fest eingebauter Fahrzeugdose. Jeder zusätzliche Adapter erzeugt eine weitere Kontaktstelle und damit potenziell Widerstand und Wärme. Zigarettenanzünder-Stecker sind für hohe Dauerströme besonders ungeeignet, weil ihre Kontaktflächen klein und häufig locker sind.
Solarkabel auf geringe Verluste statt Mindestmaß auslegen
Vier oder sechs Quadratmillimeter sind typische Größen, ersetzen aber keine Berechnung. Tino setzt den Kurzschlussstrom, die gesamte Leitungslänge und einen kleinen zulässigen Spannungsfall – im Gespräch beispielhaft drei Prozent – an und wählt im Zweifel den nächstgrößeren Querschnitt.
Hohe Modulspannung hilft: Bei gleicher Leistung fließt weniger Strom und der Verlust auf dem Weg zum Regler sinkt. Hinter dem Regler ist die Spannung niedriger und der Strom entsprechend höher; dort werden kurze, kräftige Leitungen zur Batterie besonders wichtig.
Was PWM- und MPPT-Laderegler unterschiedlich machen
Der Solarladeregler passt die wechselnde Modulspannung an die erforderliche Batterieladespannung und ihre Kennlinie an. Ein einfacher PWM-Regler schaltet die Verbindung schnell ein und aus und kann einen großen Spannungsüberschuss nicht vollständig in zusätzlichen Ladestrom umsetzen.
Ein MPPT-Regler sucht dagegen den günstigen Arbeitspunkt der Module und wandelt die Eingangsleistung effizienter auf das Batterieniveau. Für Tino rechtfertigt der höhere Ertrag den inzwischen meist überschaubaren Mehrpreis.
Der Regler folgt Ladezustand und Batteriekennlinie
Strom fließt in die Batterie, wenn der Regler eine höhere Spannung bereitstellt als dort momentan anliegt. Mit zunehmendem Ladezustand hebt er seine Ausgangsspannung bis zur eingestellten Grenze an und reduziert anschließend den Strom, während die Abschlussphase gehalten wird.

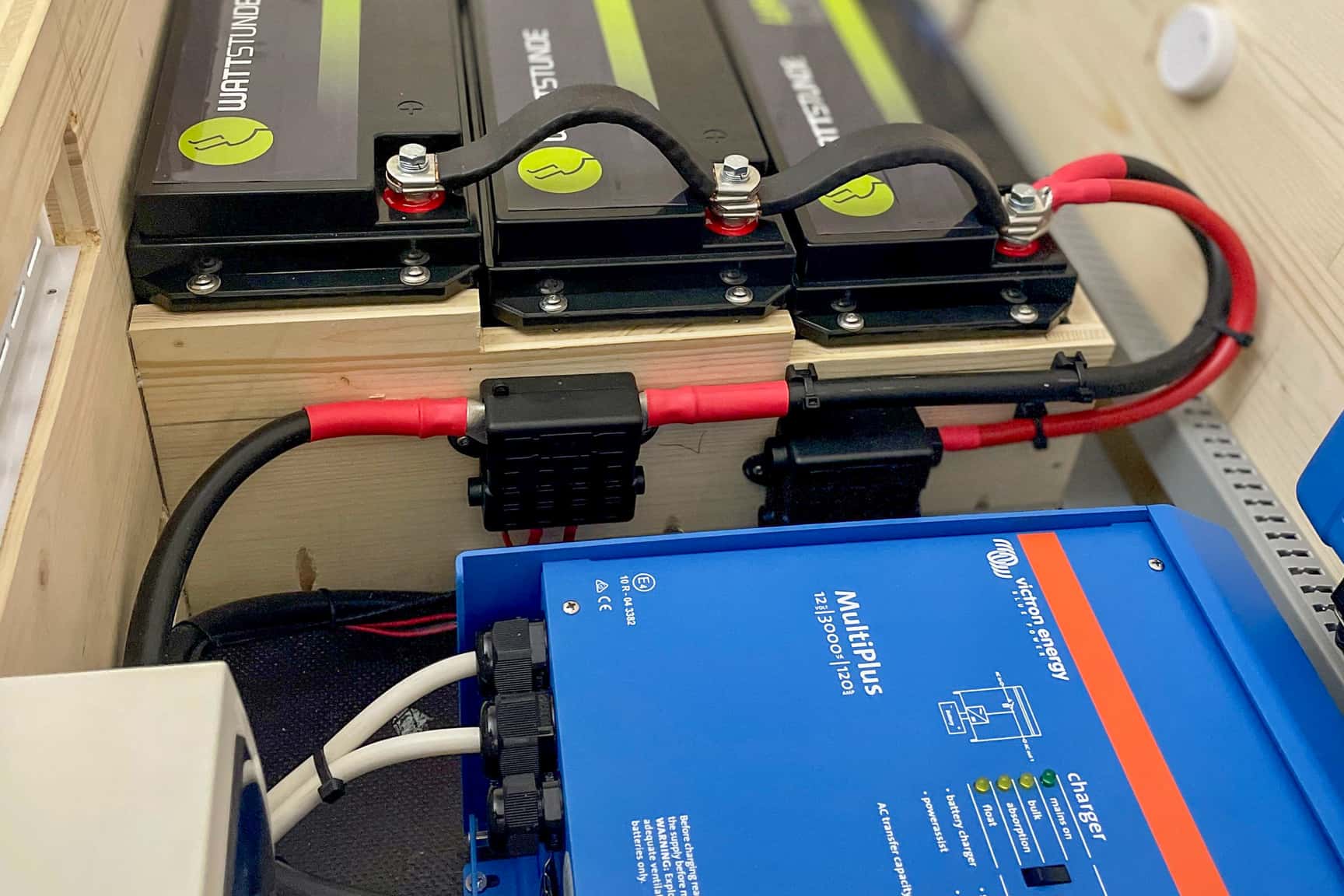

AGM-Batterien nehmen nahe dem vollen Zustand immer weniger Strom auf und brauchen lange für die letzten Prozent. Lithiumbatterien können hohe Ladeströme wesentlich länger akzeptieren. Deshalb lässt sich dieselbe Solarleistung mit Lithium über den Tag häufig besser nutzen – die konkrete Kennlinie muss dennoch zu Batterie und BMS passen.

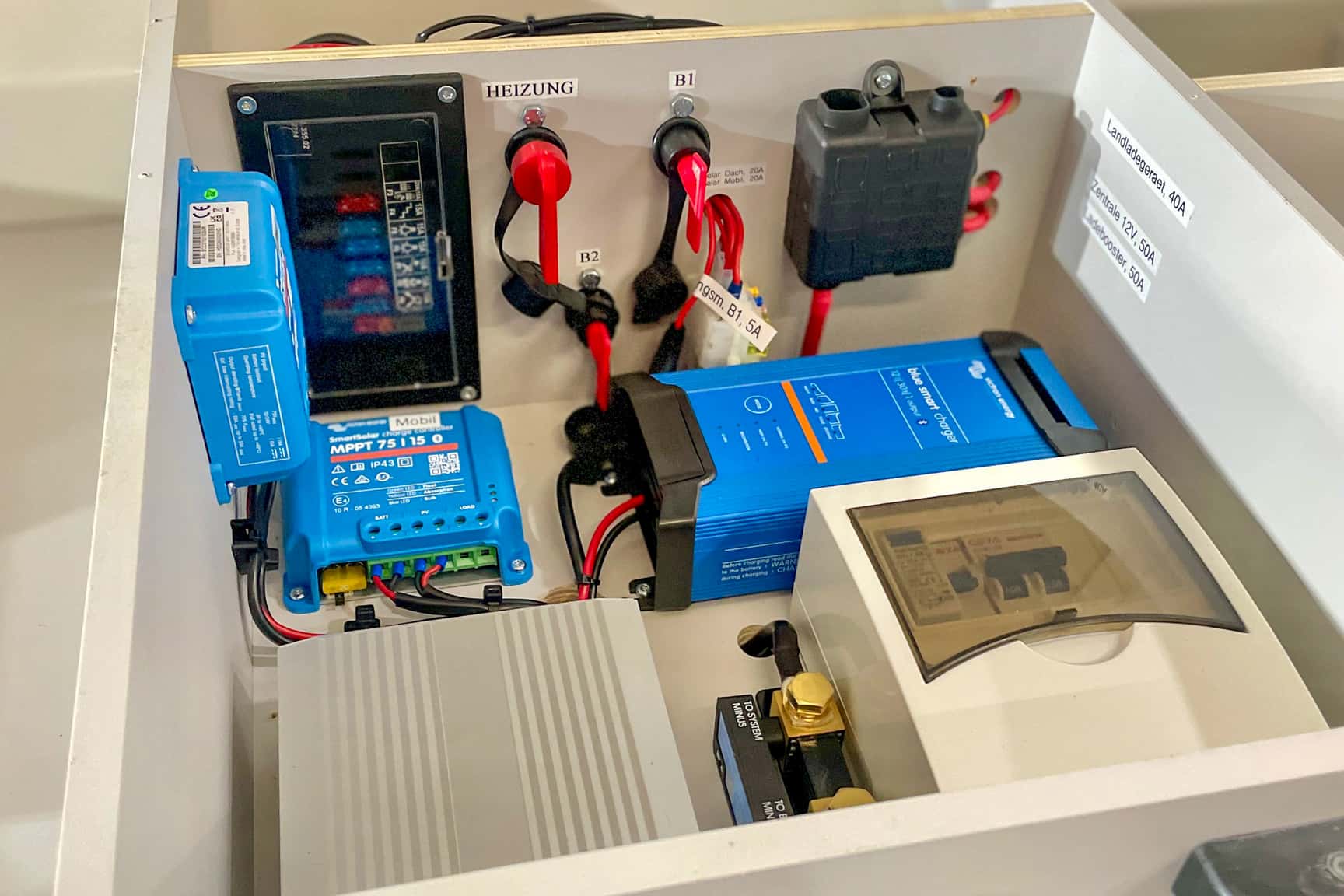

Der Laderegler gehört auf die kurze Seite zur Batterie

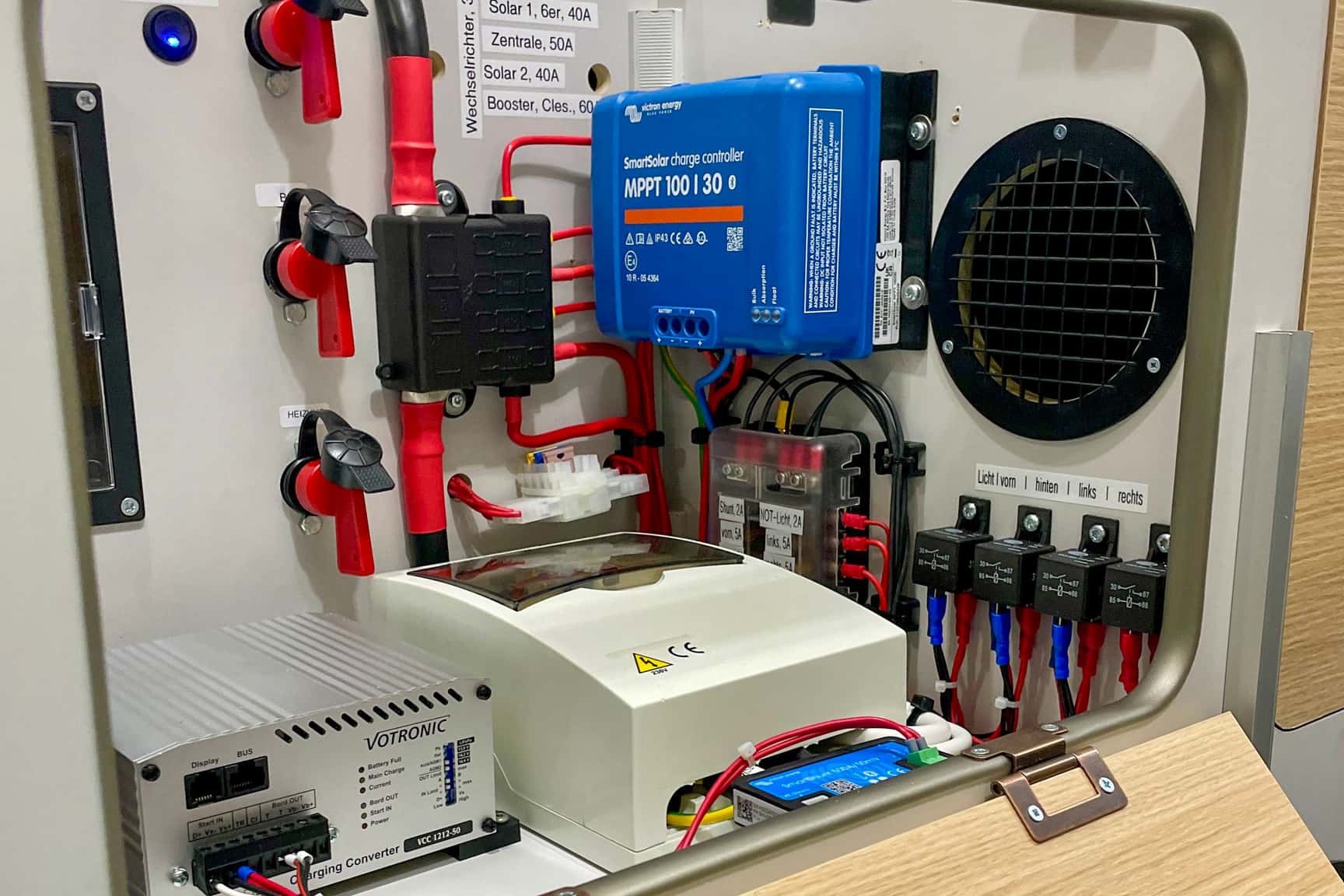

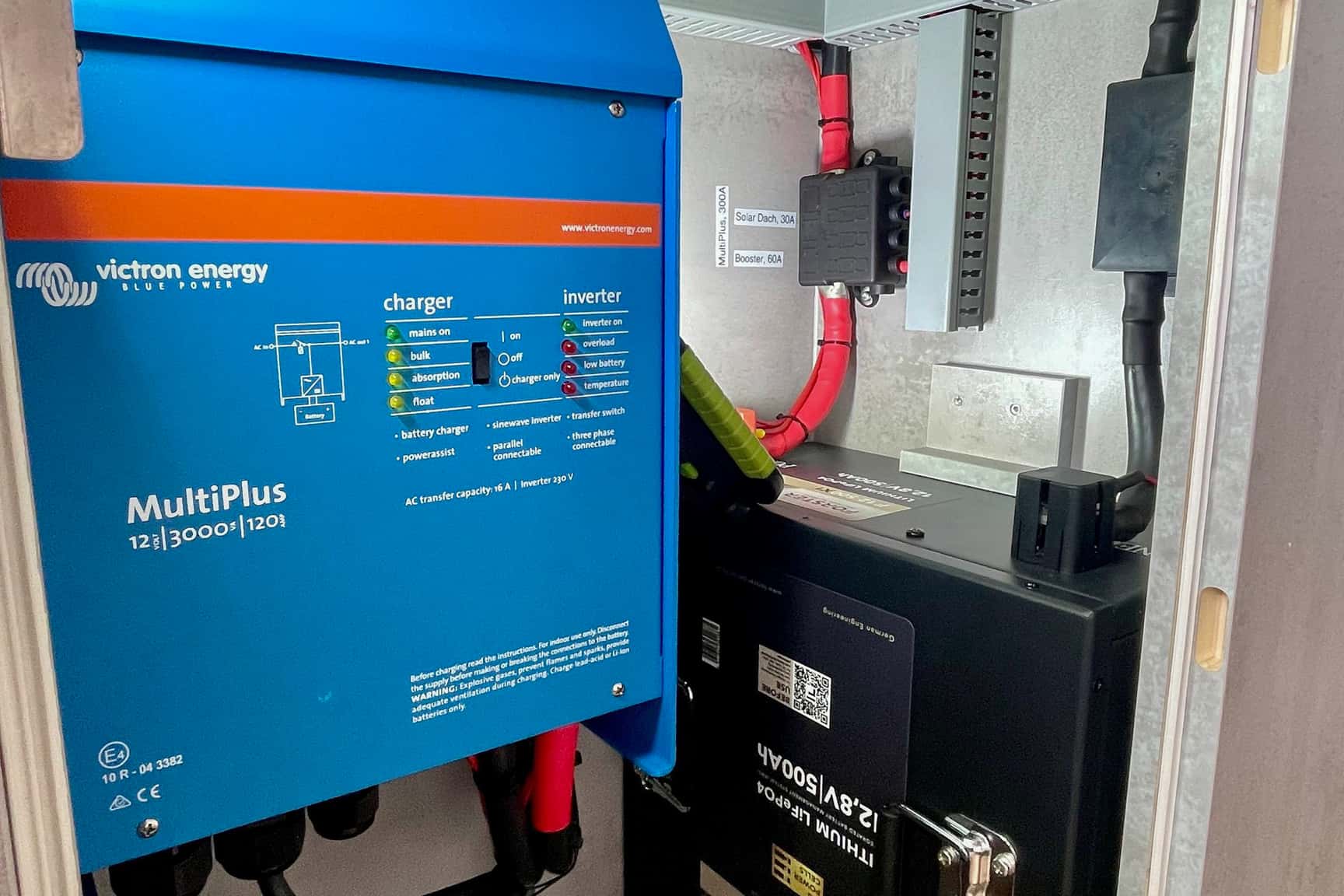

In einem Kundenfahrzeug saßen zwei Regler etwa sechs Meter von der Batterie entfernt und teilten sich eine zu kleine Leitung. Weniger als die Hälfte der möglichen Solarleistung kam als Ladung an. Ein testweises Anheben der Reglerspannung zeigte zwar den Zusammenhang, durfte wegen der Gefahr einer zu hohen Batteriespannung keine dauerhafte Lösung sein.
Tino setzte beide Regler nahe an die Batterie und führte die höher gespannte Modulseite mit passenden Leitungen bis dorthin. Erst damit konnten die Regler mit korrekter Ladeschlussspannung arbeiten. Das Beispiel zeigt, wie ein einziges Nadelöhr die übrige Anlage ausbremsen kann.
Die Auslegung beginnt mit Reise- und Verbrauchsprofil
Eine pauschale Wattzahl für jeden Camper gibt es nicht. Tino fragt, wann und wohin das Fahrzeug reist, wie lange es steht, welche Verbraucher wie lange laufen, wie groß die Batterie ist und welche weiteren Ladewege vorhanden sind. Winter im Norden und Sommer im Süden stellen an dieselbe Anlage völlig andere Anforderungen.
Solar verlängert Standzeiten, sollte aber nicht die einzige eingeplante Energiequelle sein. Ladebooster und gegebenenfalls Landstrom sichern Zeiten mit schlechtem Ertrag ab. Reservierter Platz und vorbereitete Anschlüsse erleichtern spätere Erweiterungen, wenn E-Bikes, elektrisches Kochen oder ein anderes Reiseverhalten den Bedarf verändern.
Beim Abschalten zuerst Solar, dann Batterie trennen
Ein Batteriehauptschalter allein macht ein System mit Solaranlage nicht spannungsfrei. Bleibt der Regler von den Modulen versorgt, fehlt ihm die Batterie als stabilisierende Last. Je nach Regler und Einstrahlung können Spannungsschwankungen oder unerwünschte Einschaltversuche entstehen.
Tino empfiehlt deshalb eine Abschaltmöglichkeit für die Solarseite. Beim Stilllegen wird zuerst der Regler beziehungsweise Solar getrennt und danach die Batterie; beim Einschalten gilt die umgekehrte Reihenfolge. Für Wartung sind die Herstelleranleitungen und ein fachgerechtes Freischaltverfahren maßgeblich.
Bifaziale Module nutzen Licht von der Rückseite
Bifaziale Module können zusätzlich Licht verwerten, das auf ihre Rückseite trifft – etwa Reflexionen einer hellen Fläche. In Tinos Test einer mobilen Solartasche war der Mehrertrag sichtbar, aber kleiner als er erwartet hatte.
Die Technik kann bei ähnlichem Preis und geeigneter Aufstellung interessant sein. Eine direkt auf einem dunklen Dach montierte Rückseite hat naturgemäß weniger Gelegenheit, reflektiertes Licht einzufangen als eine frei aufgestellte Tasche.
24-Volt-Bordnetze brauchen ausreichend hohe Solarspannung
Ein üblicher Standalone-Solarregler setzt Spannung abwärts, hebt eine zu niedrige Modulspannung aber nicht an. Für ein 24-Volt-Lithiumsystem mit einer Ladeschlussspannung um 28,8 Volt reichen Module mit 20 bis 25 Volt daher nicht aus.
Tino plant in diesem Fall mit deutlich höherer Eingangsspannung und Reserve, beispielsweise durch geeignete Module oder eine Reihenschaltung kompatibler Paneele. Powerstations können intern zusätzliche Wandlungstechnik enthalten; ihre zulässigen Spannungs- und Strombereiche müssen deshalb jeweils aus den konkreten Datenblättern übernommen werden.
