Elektroinstallation im Camper: Sicherungen, Kabel und sichere Verbindungen
Sven Mammach von VanOnTrack unterstützt Selbstausbauer bei Planung, Aufbau und Fehlersuche. Im Gespräch fasst er typische Probleme aus vielen Elektroinstallationen zusammen: falsch ausgewählte Sicherungen, ungeeignete Kabelquerschnitte, schlechte Crimpungen und Kontaktstellen, die erst unter hoher Last auffallen. Die folgenden Abschnitte verdichten seine Hinweise entlang der Kapitelmarken. Sie ersetzen keine fachgerechte Auslegung und Prüfung der individuellen Anlage. Die Zeitmarken führen zu den jeweiligen Stellen im Podcast.
Wie Sven Selbstausbauer bei der Elektrik begleitet
Sven kommt aus dem technischen und handwerklichen Umfeld und entwickelte VanOnTrack aus eigenen Ausbau- und Reiseerfahrungen. Statt nur komplette Fahrzeuge in einer Werkstatt zu bauen, bietet er abgestufte Supportpakete an. Er plant mit Kunden, prüft ihre vorhandenen Ideen und unterstützt bei Bedarf vor Ort.
Dadurch sieht er sowohl neu aufgebaute Anlagen als auch Installationen, die bereits Fehler zeigen oder erweitert werden sollen. Viele Probleme entstehen nicht durch ein einzelnes spektakuläres Versagen, sondern durch mehrere kleine Entscheidungen, die bei hoher Last oder nach längerer Nutzung zusammenwirken.
Sicherungen schützen in erster Linie die Leitung
Eine Sicherung wird nicht allein nach der Leistungsangabe des Verbrauchers gewählt. Sie muss vor allem verhindern, dass die nachfolgende Leitung bei Überlast oder Kurzschluss unzulässig heiß wird. Deshalb gehören Strombedarf, Kabelquerschnitt, Verlegeart und zulässige Absicherung gemeinsam betrachtet.
Die Hauptsicherung soll möglichst nahe an der Energiequelle sitzen. Auch Abzweige auf kleinere Querschnitte benötigen eine dazu passende Absicherung. Sven warnt außerdem davor, Sicherungen nur nach ihrem Aufdruck gleichzusetzen: Bauform, Abschaltvermögen, Qualität und tatsächliche Kennlinie müssen zur Anwendung passen.
Kabelquerschnitt: Strom, Länge und Spannungsfall zusammen denken
Der nötige Querschnitt hängt nicht nur davon ab, ob ein Kabel thermisch einen Strom aushält. In einem 12-Volt-System kann bereits ein kleiner Spannungsabfall den Betrieb von Kühlschrank, Heizung oder Ladegerät beeinträchtigen. Hin- und Rückleitung gehen deshalb mit ihrer gesamten Länge in die Betrachtung ein.
Mehr Querschnitt ist dennoch nicht automatisch an jeder Stelle besser. Dicke Kabel benötigen passende Klemmen, Kabelschuhe, Sicherungshalter und Biegeradien. Die Installation muss als zusammenhängendes System geplant werden, in dem jedes Bauteil den vorgesehenen Strom sicher führen kann.
Sicherungsautomaten sorgfältig auswählen
Rückstellbare Sicherungsautomaten wirken komfortabel, weil nach einer Auslösung kein Einsatz ersetzt werden muss. Sven hat jedoch Installationen gesehen, in denen ungeeignete oder qualitativ schwache Automaten selbst zu heißen Kontaktstellen wurden. Ein wiederverwendbarer Schalter ist nicht automatisch die sicherere Lösung.
Entscheidend sind eine für Gleichspannung und den möglichen Kurzschlussstrom geeignete Ausführung, belastbare Anschlüsse und ein nachvollziehbares Datenblatt. Wo eine einfache Schmelzsicherung die Aufgabe zuverlässig erfüllt, kann sie die robustere und leichter zu beurteilende Lösung sein.
Kabelschuhe richtig crimpen und anschließend prüfen
Eine gute Crimpverbindung entsteht aus einem zueinander passenden Kabel, Kabelschuh und Werkzeug. Die Litzen müssen vollständig im vorgesehenen Bereich liegen; die Pressung darf weder zu locker sein noch Material unkontrolliert beschädigen. Sven empfiehlt, Musterverbindungen anzufertigen und durch kräftiges Ziehen sowie eine Sichtkontrolle zu prüfen.
Besonders bei großen Querschnitten genügt es nicht, irgendeine Presszange zu verwenden, die den Kabelschuh sichtbar zusammendrückt. Matrize und Pressform müssen zum Verbinder passen. Löten ist kein Ersatz für eine geeignete Crimpung und kann am Übergang zwischen steifem und flexiblem Leiter eine neue Schwachstelle erzeugen.
Aderendhülsen nur dort verwenden, wo sie vorgesehen sind
Aderendhülsen halten feindrähtige Leiter zusammen und sind bei vielen Schraubklemmen sinnvoll oder vorgeschrieben. Sie sind aber kein universeller Zusatz für jede Anschlussart. Federklemmen oder Käfigklemmen können je nach Hersteller ausdrücklich für den blanken feindrähtigen Leiter ausgelegt sein.
Eine Hülse verändert Querschnitt, Form und Kontaktfläche. Deshalb sollte die Dokumentation der konkreten Klemme entscheiden, nicht eine pauschale Werkstattregel. Auch Hülse und Presswerkzeug müssen zum Leiter passen; eine schlecht gepresste Aderendhülse verbessert die Verbindung nicht.
Kontaktstellen auf blankem, tragfähigem Material aufbauen
Hohe Übergangswiderstände entstehen häufig an mechanisch unsauberen Kontaktstellen. Lack, Oxidation, Schmutz oder eine zu kleine Auflagefläche können unter Last Wärme erzeugen, obwohl Kabel und Sicherung auf dem Papier ausreichend dimensioniert sind. Kontaktflächen müssen deshalb passend vorbereitet und Verbinder korrekt angezogen werden.
Genauso wichtig ist eine mechanische Sicherung gegen Bewegung. Kabel sollen nicht am Anschluss ziehen oder durch Vibration arbeiten. Abdeckung, Zugentlastung und ein kontrolliertes Anzugsdrehmoment gehören zur Verbindung – besonders an Batterie, Sammelschienen und Wechselrichter.
Geeignete Fahrzeugleitungen statt starrer Hausinstallation
Für den Camper verwendet Sven flexible, feindrähtige Leitungen mit einer zur Fahrzeugumgebung passenden Isolation. Starre Installationsleitung aus dem Hausbau verträgt Bewegung und Vibration schlechter und lässt sich in engen Radien nur schwer spannungsfrei verlegen.
Auch flexible Leitung ist nicht beliebig austauschbar. Temperaturbereich, Beständigkeit, Querschnitt und vorgesehene Spannung müssen passen. Kabel werden geschützt durch Durchführungen geführt, an Scheuerstellen zusätzlich gesichert und so befestigt, dass sie weder an scharfen Kanten noch an heißen Komponenten liegen.
Planung, Beschriftung und spätere Fehlersuche
Eine übersichtliche Installation ist nicht nur schöner, sondern sicherer und leichter zu prüfen. Sven empfiehlt nachvollziehbare Leitungswege, eindeutige Farben beziehungsweise Beschriftungen und genügend Platz an Verteilern. Ein Schaltplan hilft beim Aufbau und Jahre später bei Erweiterung oder Fehlersuche.
Vor der Inbetriebnahme werden Verbindungen kontrolliert und Stromkreise schrittweise getestet. Messungen unter realer Last können Spannungsabfälle und warme Übergänge sichtbar machen, die eine reine Durchgangsprüfung nicht zeigt.
Vorgeplante Elektrosets als Mittelweg

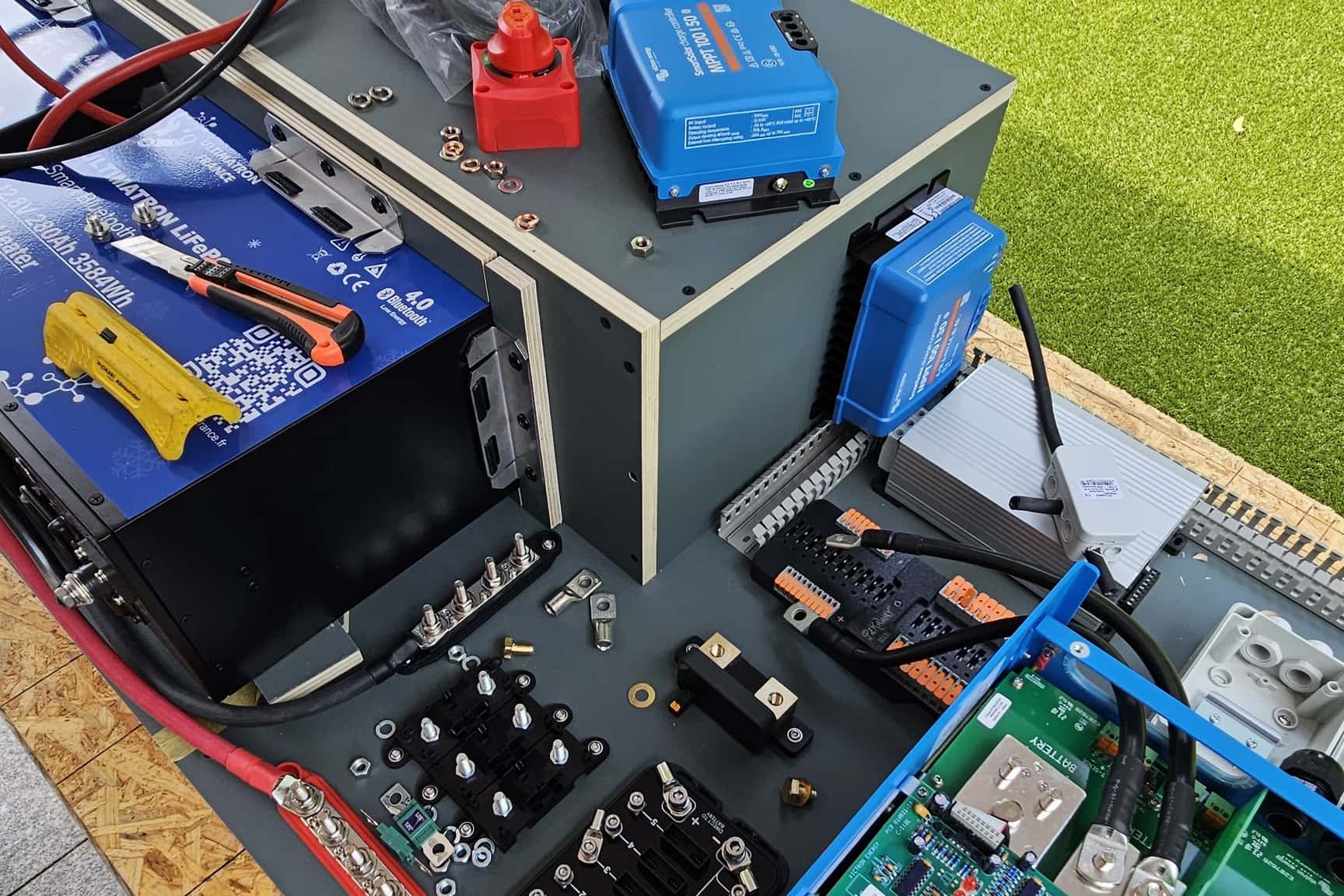

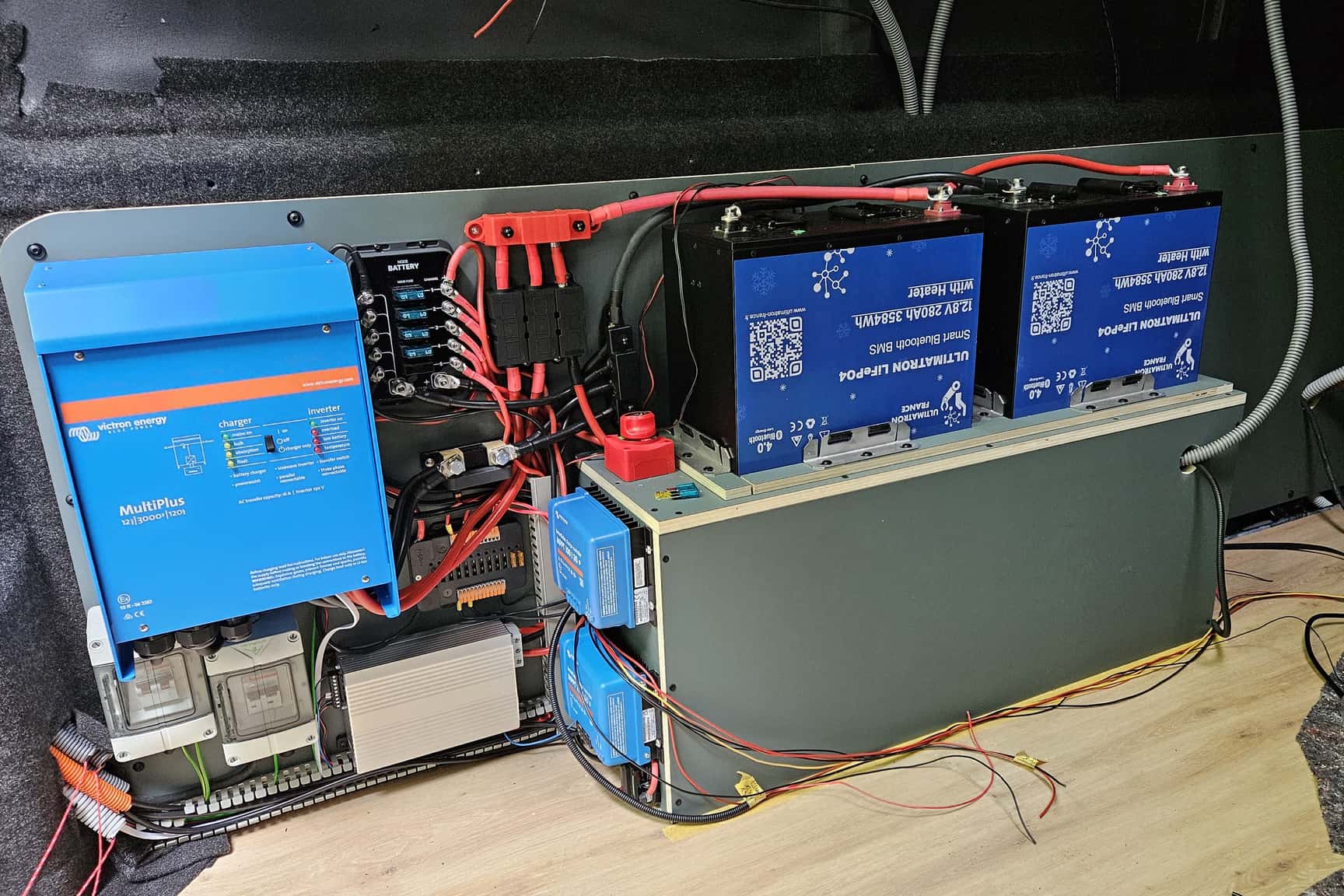

Sven stellt für Kunden komplette, auf ihren Ausbau abgestimmte Setups zusammen. Dazu gehören nicht nur die großen Geräte, sondern auch passende Sicherungen, Verteilungen, Kabel, Verbinder und ein Plan. Der Selbstausbauer übernimmt die Montage, muss die Anlage aber nicht aus vielen unabhängig ausgewählten Einzelteilen zusammensuchen.
Dieser Ansatz soll Eigenleistung ermöglichen und zugleich typische Planungsfehler reduzieren. Eine sorgfältige Montage bleibt trotzdem entscheidend: Auch das beste Komponentenpaket wird durch lose Kontakte, beschädigte Leitungen oder falsch ausgeführte Crimpungen unsicher.
