CAD und CAM im Camperausbau: Vom digitalen Möbel zur CNC-Fertigung
Alexander Kiel von Liri Camper spricht mit Florian über parametrisches Konstruieren, Autodesk Fusion und den Weg vom CAD-Modell zu zuverlässig gefertigten Möbelteilen. Dabei geht es weniger um eine bestimmte Software als um die Frage, wie Konstruktion, Teamkommunikation und CNC-Prozess ineinandergreifen. Die folgenden Abschnitte verdichten das Gespräch entlang seiner Kapitel. Die Zeitmarken führen zu den jeweiligen Stellen im Podcast.
Vom ersten CAD-Kurs zum parametrischen Konstruieren
Alex begegnete CAD erstmals im Studium mit Solid Edge. Die Bedienung fiel ihm zunächst schwer, trotzdem faszinierte ihn die Möglichkeit, einen Gedanken räumlich zu konstruieren und daraus ein überprüfbares Modell zu machen.
Später entwickelte er als studentische Hilfskraft Gehäuse für Elektronik. Weil sich deren Abmessungen häufig änderten, legte er die Konstruktionen parametrisch an: Statt jedes Gehäuse neu zu zeichnen, konnten Maße angepasst und die übrigen Geometrien daraus abgeleitet werden.
Parametrisches und nicht-parametrisches CAD: zwei Denkweisen
Beim parametrischen CAD entsteht die Konstruktion aus Skizzen, Maßen und Beziehungen wie parallel, rechtwinklig oder gleich lang. Ist eine Skizze vollständig bestimmt und robust aufgebaut, lassen sich Parameter später ändern, ohne das gesamte Modell neu zeichnen zu müssen.
Nicht-parametrische Programme können ebenso leistungsfähig sein, folgen aber einer anderen Arbeitsweise: Geometrien werden direkter gezeichnet und verändert. Welche Methode besser passt, hängt deshalb auch davon ab, wie jemand räumliche Zusammenhänge denkt und wie variabel das spätere Produkt sein soll.
Warum Alex heute Autodesk Fusion verwendet
Auf dem Weg zu Fusion arbeitete Alex unter anderem mit Inventor, Rhino und SolidWorks. Die Programme haben jeweils besondere Stärken, bringen im kommerziellen Einsatz aber teils hohe Lizenzkosten oder eine steile Lernkurve mit. Fusion überzeugte ihn, als er für eine selbst gebaute CNC-Fräse nicht nur konstruieren, sondern auch Fertigungsdaten erzeugen wollte.
Für Liri Camper ist entscheidend, dass Konstruktion, CAM, Rendering und weitere Funktionen in derselben Projektumgebung liegen. Die einzelnen Bereiche reichen vielleicht nicht immer so tief wie spezialisierte Programme, decken für den Betrieb aber viele Arbeitsschritte ohne zusätzliche Softwarewechsel ab.
CAD als Werkzeug für Prüfung, Abstimmung und Versionierung

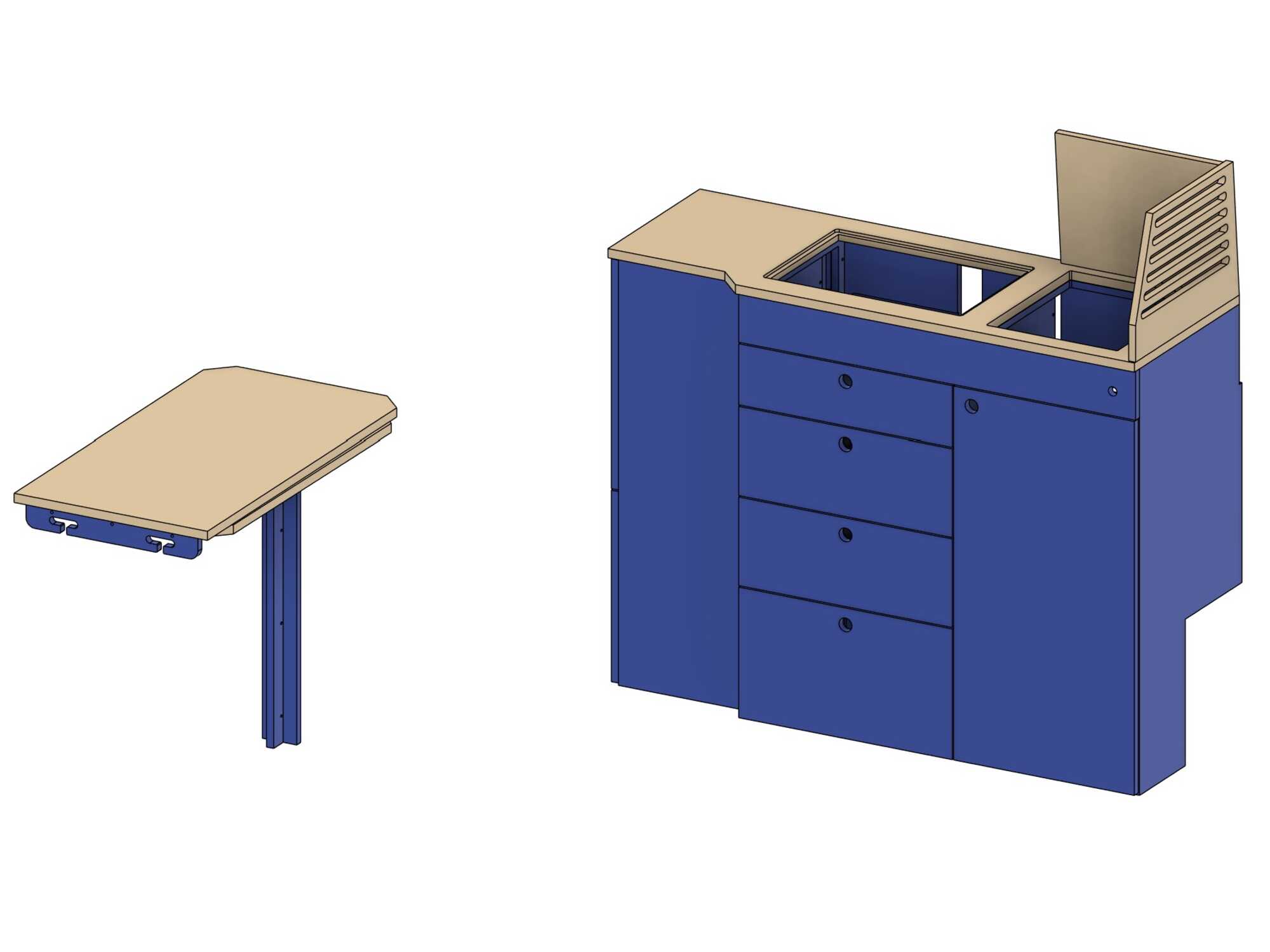

Ein digitales Möbel ist mehr als die Vorstufe zur Fräsdatei. Noch vor dem Materialeinsatz lässt sich prüfen, ob Teile zusammenpassen, erreichbar sind und in einer sinnvollen Reihenfolge montiert werden können. Gerade wenn die tägliche Routine eines erfahrenen Schreiners fehlt, hilft das virtuelle Bauen, Denkfehler früh zu entdecken.

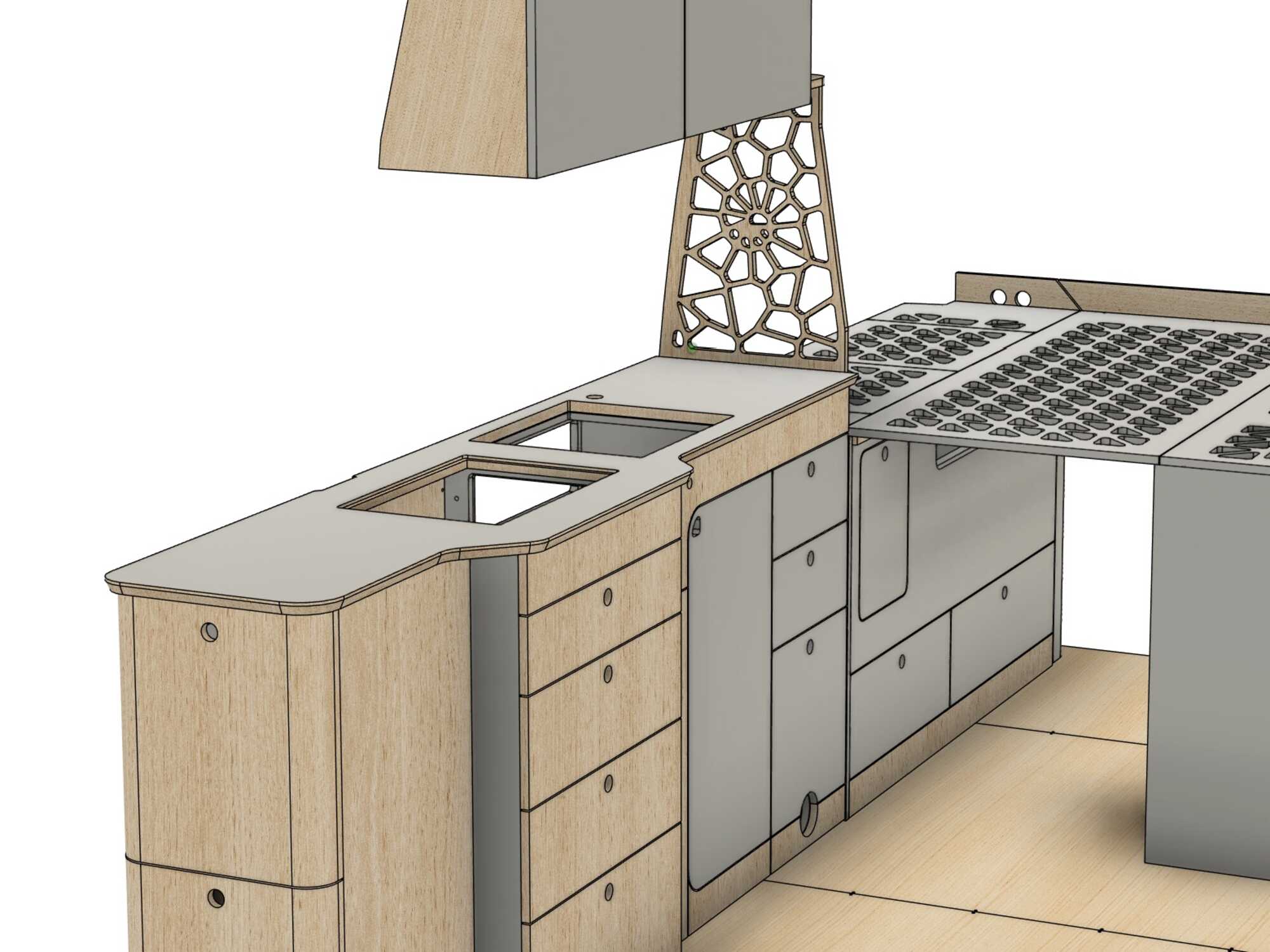

Das 3D-Modell schafft außerdem eine gemeinsame Gesprächsgrundlage. Alex kann Änderungen mit dem Schreiner besprechen, praktische Rückmeldungen in die Konstruktion übertragen und später nachvollziehen, warum eine Lösung geändert wurde. Die cloudbasierte Ablage und Versionierung in Fusion erleichtert diese Zusammenarbeit.
Wie Möbelteile in der Montage eindeutig werden
In den ersten Konstruktionen lernte Alex typische Details des Camper-Möbelbaus erst praktisch kennen: Aussparungen dürfen Stege nicht so schmal werden lassen, dass kein Verbindungsmittel mehr Platz findet, und Bauteile sollten sich möglichst nicht verwechseln oder verdreht einbauen lassen.
Bei Liri Camper entstanden daraus wiederkehrende Regeln für Plattenstöße, Kanten und Bohrungen. Durchgängige und nicht durchgängige Löcher können beispielsweise anzeigen, von welcher Seite ein Werkzeug angesetzt wird. Solche Standards lassen die gefrästen Teile gewissermaßen selbst erklären, wie sie weiterverarbeitet werden sollen.
Revisionen machen aus Einzelfällen einen Entwicklungsprozess
Wenn Konstruktion und Montage räumlich getrennt stattfinden, muss die Übergabe besonders eindeutig sein. Zusätzliche Bohrungen, Gravuren oder andere Markierungen können Missverständnisse vermeiden; zugleich wächst das gemeinsame Verständnis im Team mit jedem gebauten Möbel.
Verbesserungsideen hält Liri Camper in Revisionslisten fest. Ein Foto oder eine kurze Notiz genügt zunächst als Erinnerung, um ein Möbel oder den gesamten Ausbau später in Ruhe auszuwerten. So fließen Erfahrungen aus Nutzung und Montage in die nächste Version ein.
Für wen wird konstruiert – und wer montiert später?
Ein Möbel für den eigenen unmittelbaren Einbau braucht eine andere Vorbereitung als ein Modulsatz, der Wochen später von einem Kunden montiert wird. Sobald mehrere Personen, Zwischenlagerung oder Versand hinzukommen, werden Beschriftung, eindeutige Verbindungstechniken und eine verständliche Darstellung wichtiger.
Bei den Modulen von Liri Camper orientiert sich Alex am Poka-Yoke-Prinzip: Asymmetrische Zapfen und Verbindungen sollen verhindern, dass Bauteile vertauscht oder falsch herum montiert werden. Fotos oder vereinfachte Ansichten können ergänzen, wie das fertige Möbel und seine inneren Plattenstöße aussehen sollen.
Für eine Drei-Achs-CNC konstruieren

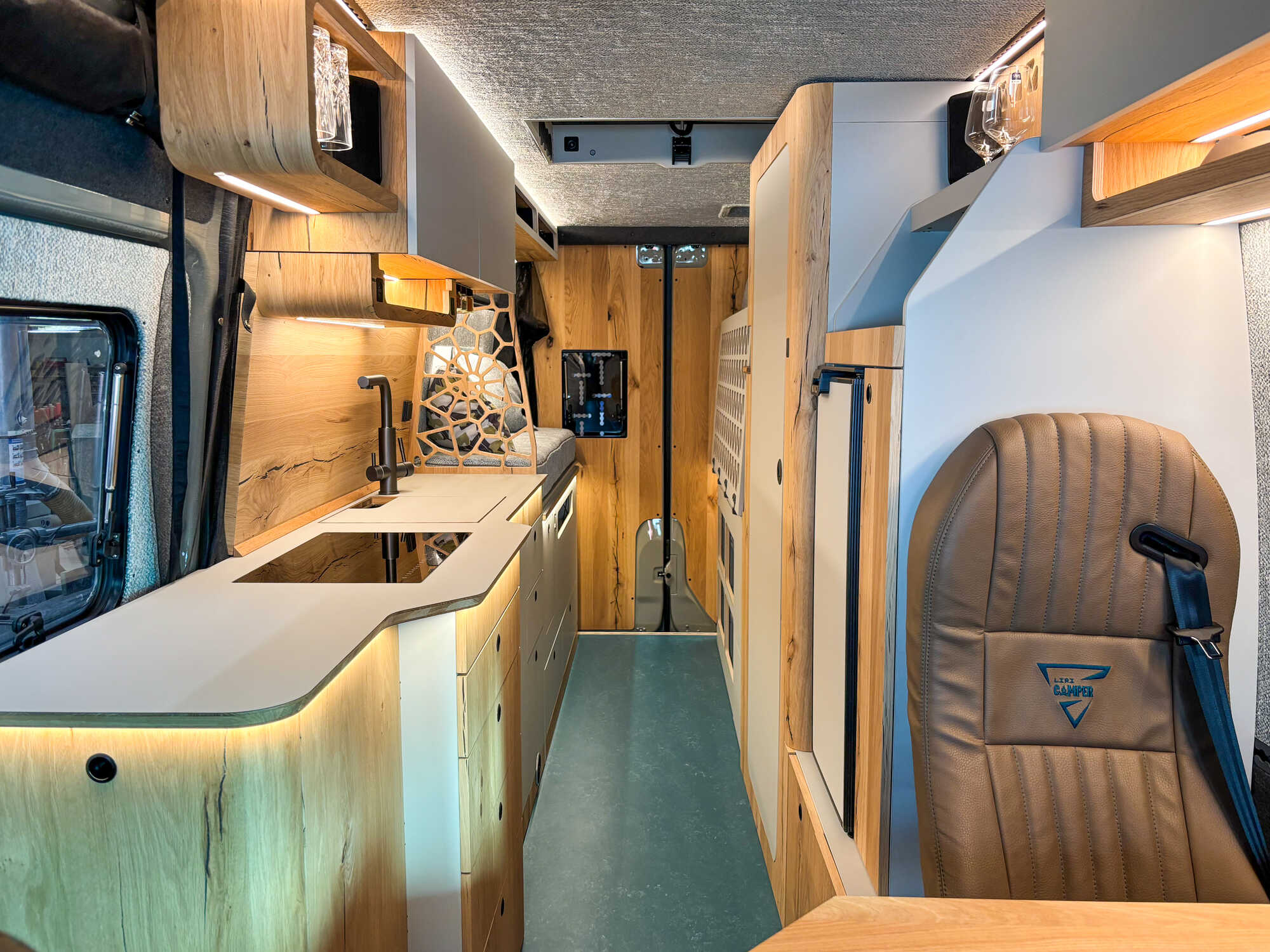

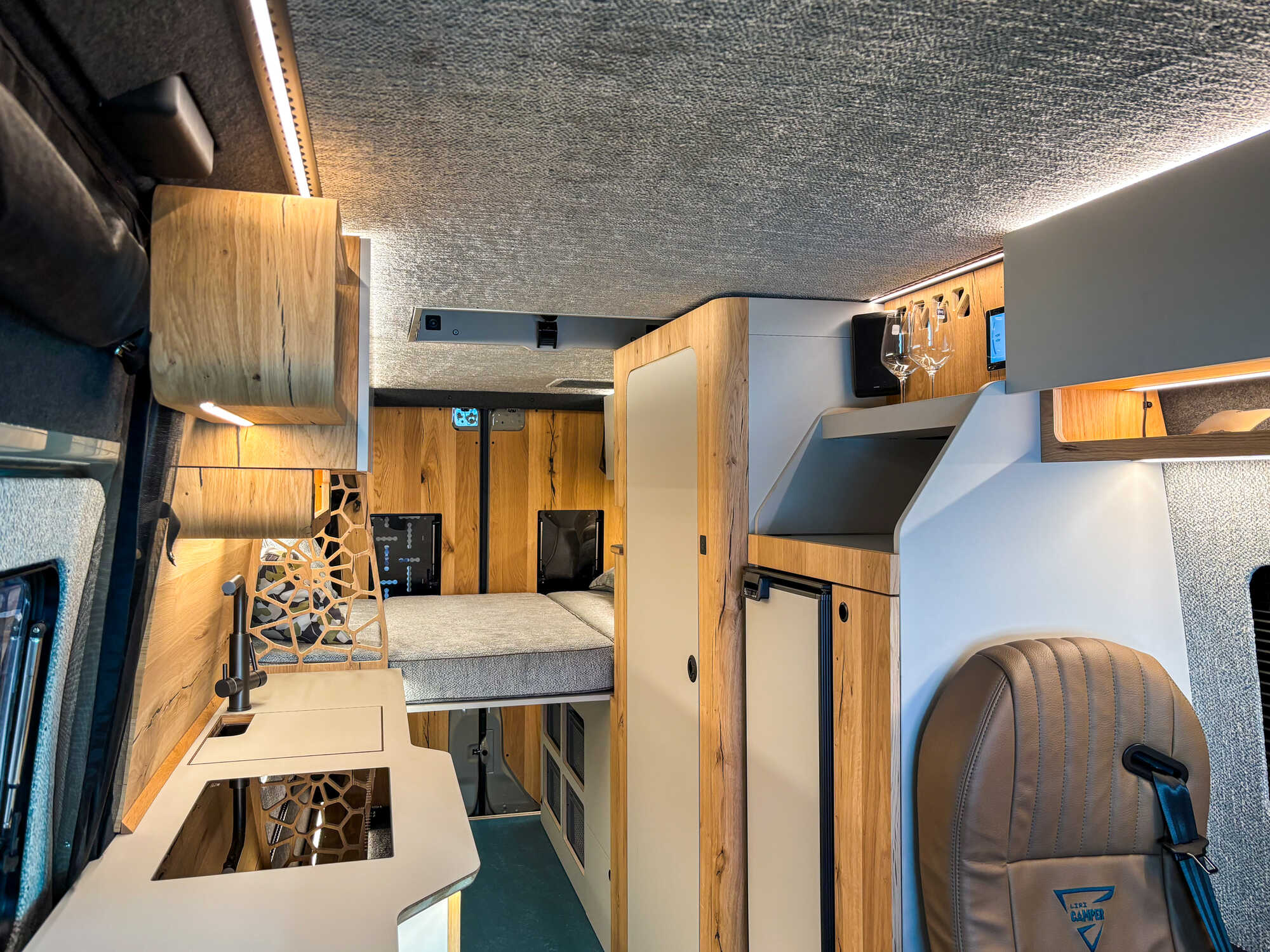

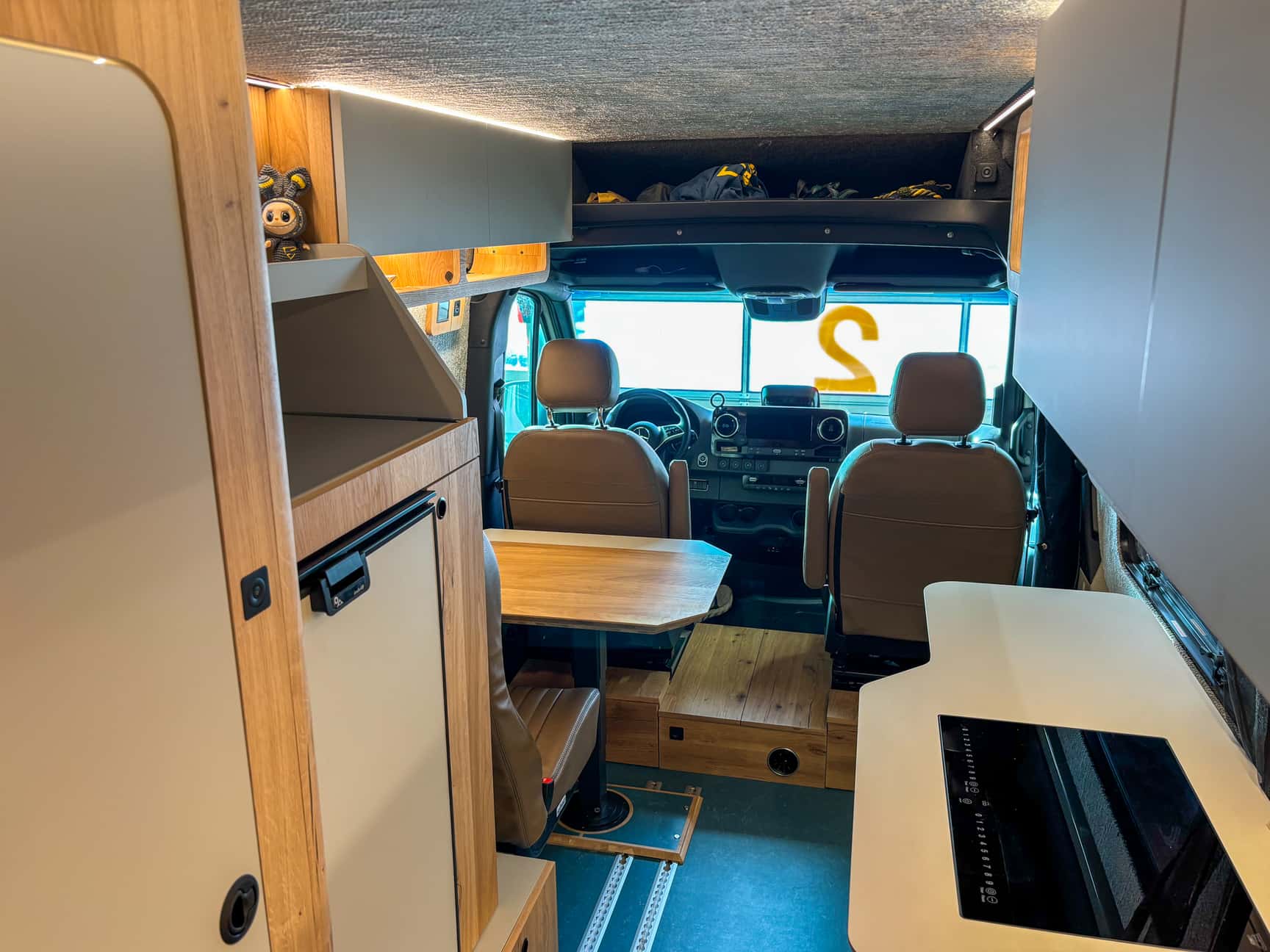

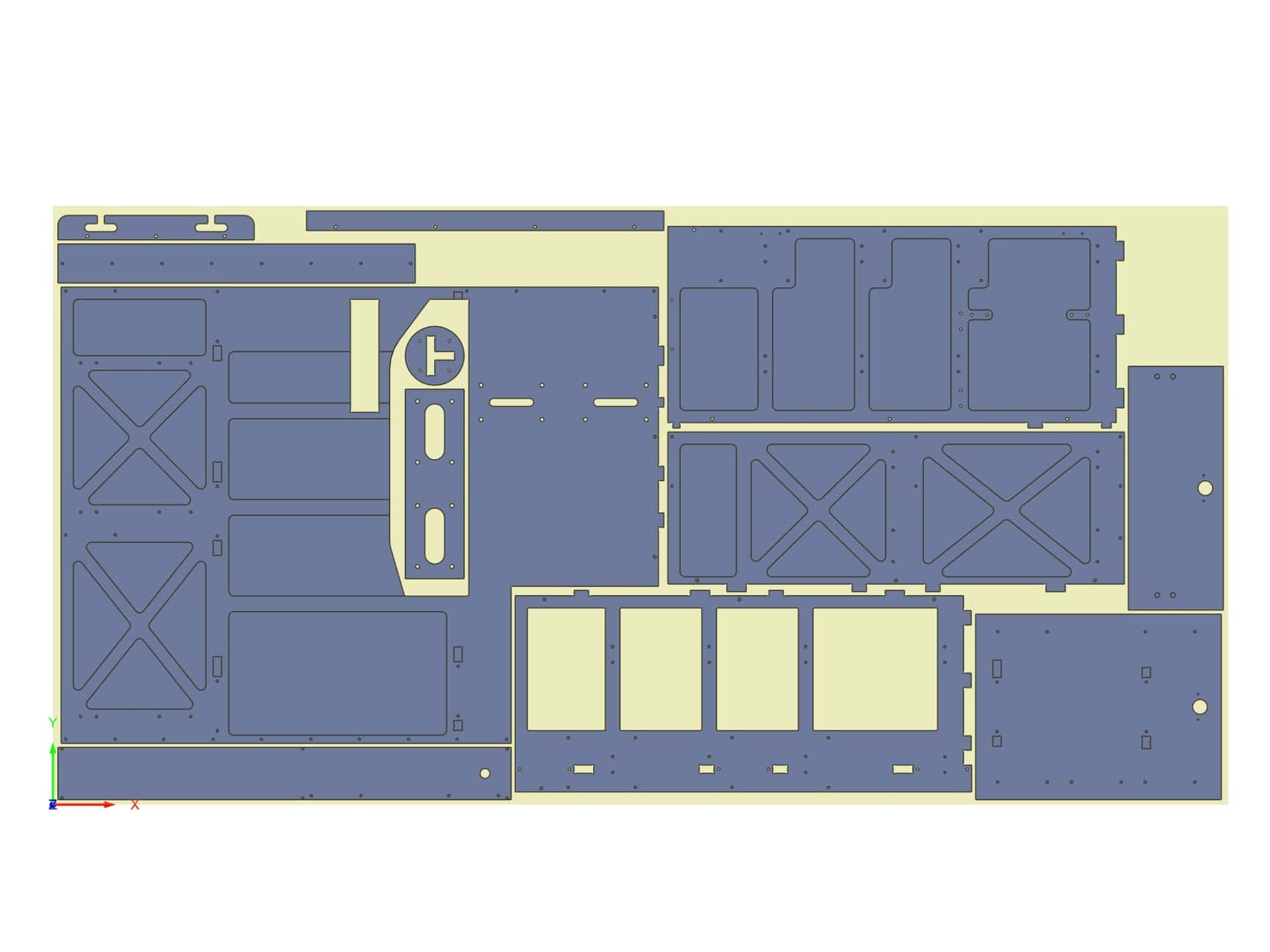

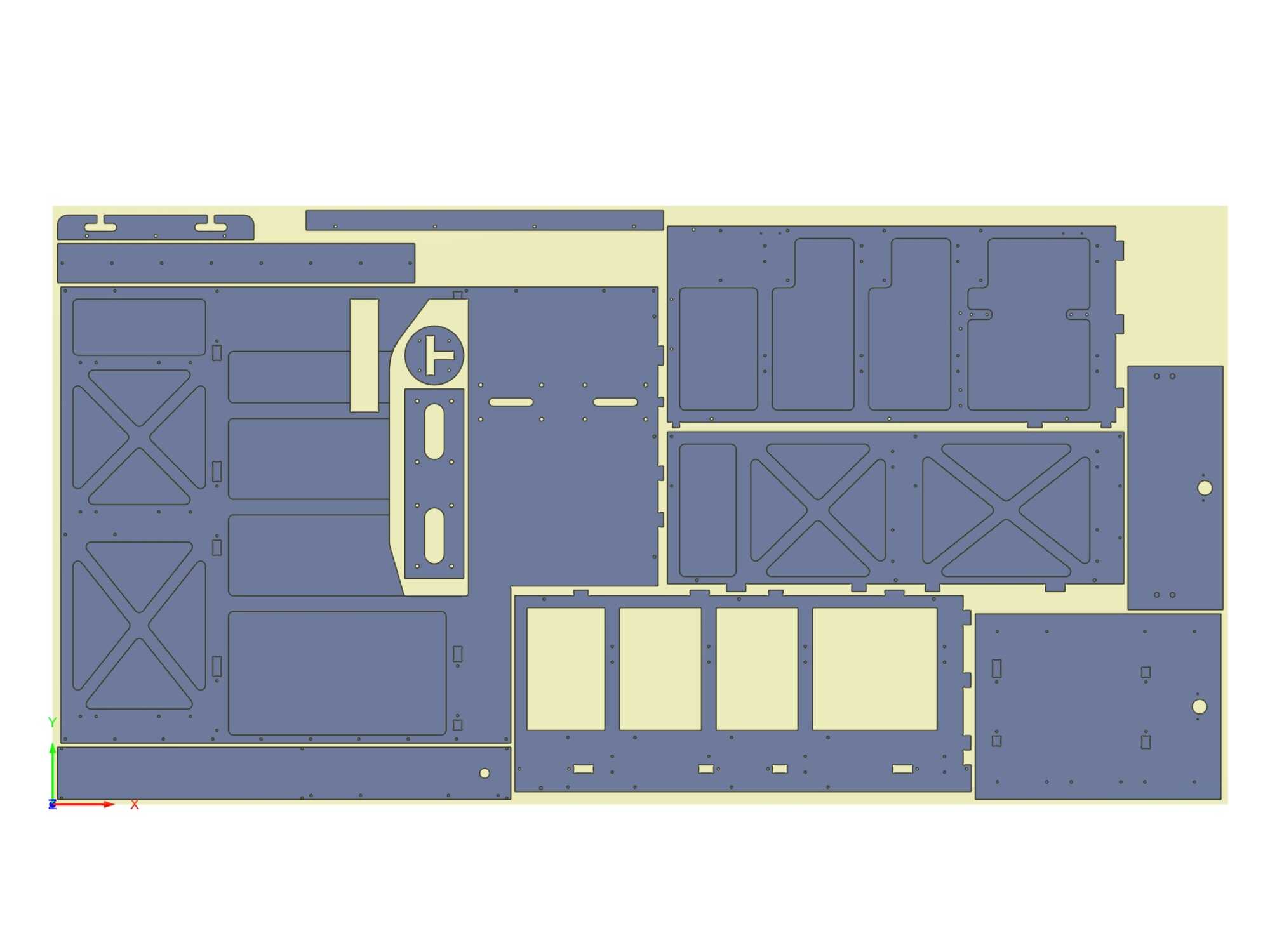

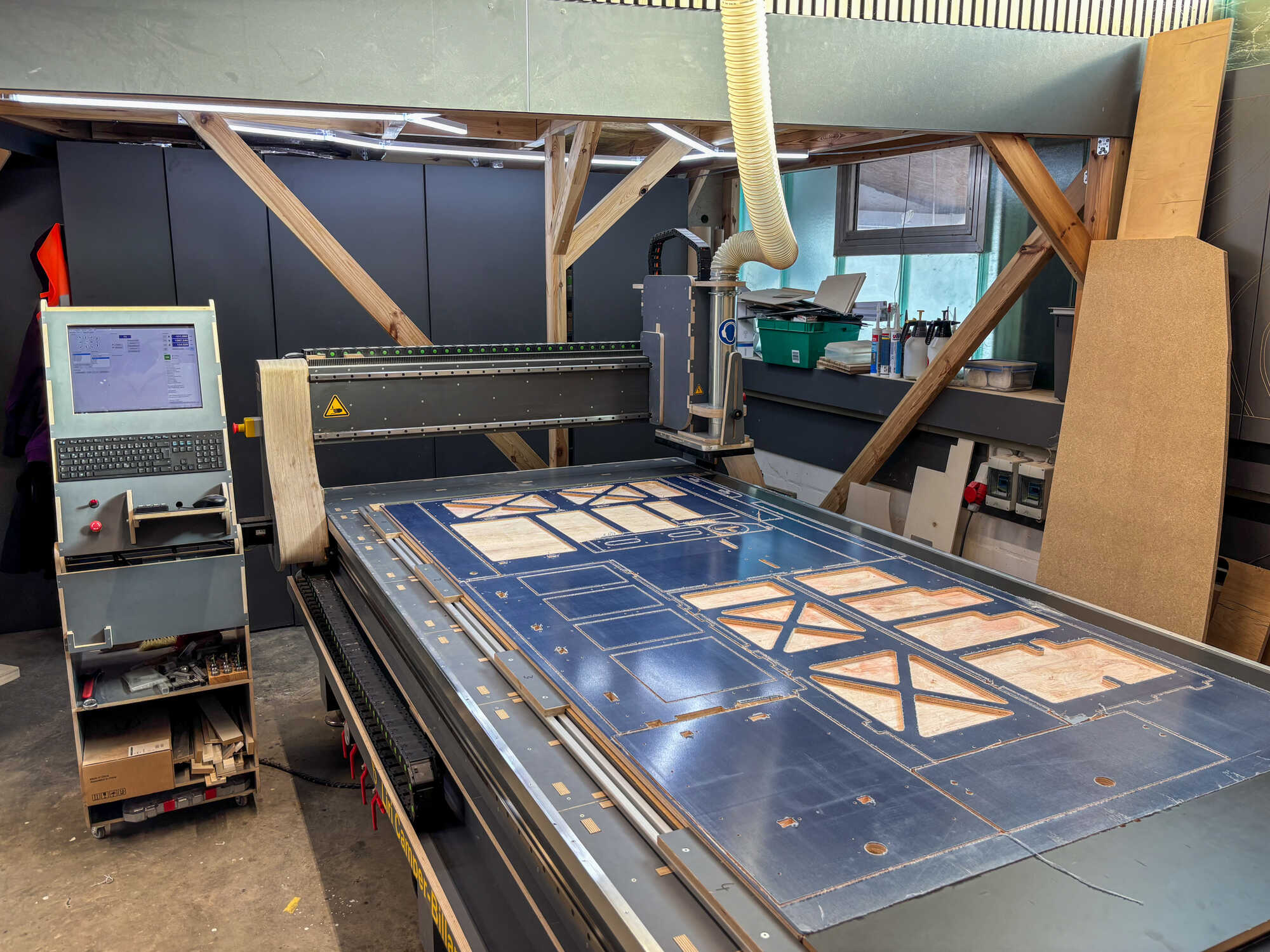

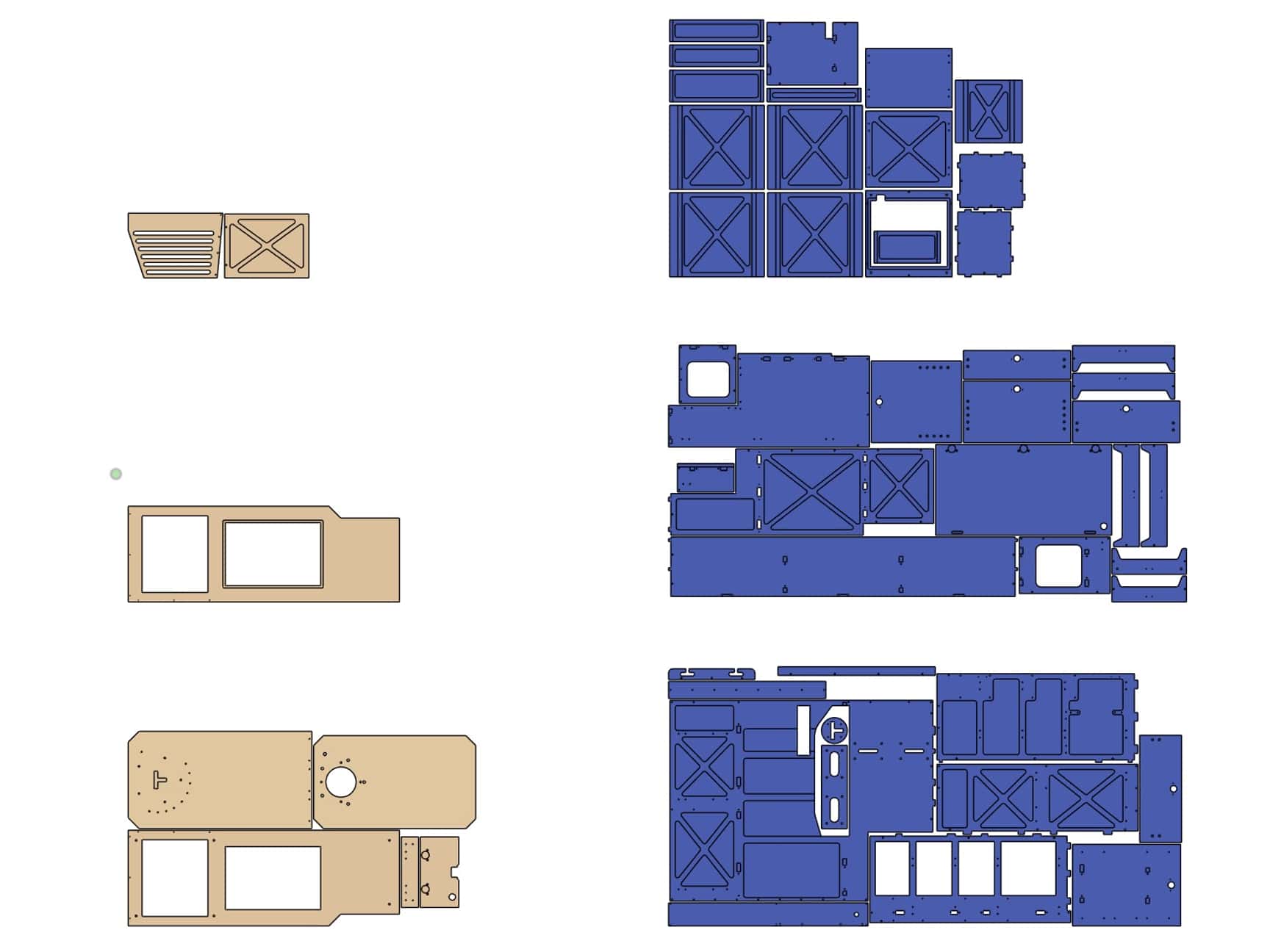

Liri Camper fertigt im Nesting-Verfahren auf einer Drei-Achs-Portalfräse: Eine große Platte liegt auf dem Tisch, während rotierende Werkzeuge von oben Konturen, Bohrungen und Taschen bearbeiten. Verdeckte Bearbeitungen auf der Unterseite sind so nicht möglich; dafür müsste das Teil gewendet und erneut exakt ausgerichtet werden.
Alex versucht deshalb, die Teile möglichst vollständig von einer Seite zu fertigen. Das spart Rüstzeit und reduziert Fehler, besonders bei Platten mit unterschiedlicher Sicht- und Gegenzugseite oder vorgegebener Maserungsrichtung. Andere Maschinenkonzepte können andere Prozesse erlauben – die Konstruktion muss immer zu den tatsächlich verfügbaren Werkzeugen passen.
Verbindungsmittel nach dem gesamten Prozess auswählen
Nicht jedes Verbindungsmittel lässt sich auf einer Drei-Achs-Fräse vollständig vorbereiten. Für Clamex-Verbindungen bleibt beispielsweise eine hinterschnittene Bearbeitung mit der Handmaschine, während sich Cabineo-Aufnahmen auf der CNC komplett fertigen lassen. Beim klassischen Lamello kann je nach Software eine Seite vorbereitet werden, die stirnseitige Fräsung aber nicht.
Das macht keine der Lösungen grundsätzlich besser. Entscheidend ist, welche Nacharbeit folgt, welche Handwerkzeuge vorhanden sind und welche Eigenschaften die Verbindung im konkreten Möbel erfüllen soll.
Trocken montieren, bevor die Kanten angefahren werden
Die Teile werden bei Liri Camper auf Endmaß gefräst. Dadurch kann das Team ein neues Möbel zunächst trocken zusammenbauen und seine Geometrie prüfen, bevor die Kanten angeleimt werden. Funktioniert der Prototyp, lässt er sich wieder zerlegen, kanten und anschließend mit denselben Außenmaßen final montieren.
Auch eine Kantenanleimmaschine liefert nicht automatisch ein perfektes Ergebnis. Schräge Kanten benötigen ohnehin andere Verfahren, und je nach Material oder Maschine bleiben Schleif- und Nacharbeiten. Die digitale Vorbereitung ersetzt an dieser Stelle nicht das handwerkliche Qualitätsurteil.
Fräser nach Material, Maschine und Aufgabe kombinieren
Den einen Standardfräser für alle Arbeiten gibt es nach Alex’ Erfahrung nicht. Liri Camper verarbeitet neben Albasia-Multiplex auch Massivholz und Dreischichtplatten. Für stark ausgesparte Individualmöbel nutzt das Team grob drei Rollen: einen Fräser für hohen Materialabtrag, einen für kleine feine Geometrien und ein produktives Arbeitstier für den größten Teil der Konturen.
Vorschub, Drehzahl, Spanabfuhr, Standzeit und Schnittkante müssen zusammenpassen. Ein großer Fräser kann auf einer leistungsfähigen Maschine sinnvoll sein, während eine kleinere private Fräse den dafür erforderlichen Vorschub womöglich gar nicht erreicht. Deshalb bleiben die Schnittstrategien maschinen- und materialabhängig.
Fräsparameter pragmatisch statt maximal fein wählen
Schlichtgänge können Rattermarken und Nacharbeit reduzieren, kosten aber Maschinenzeit. Alex sucht deshalb nicht das theoretisch feinste Ergebnis, sondern eine verlässlich weiterverarbeitbare Qualität mit vertretbarer Laufzeit und möglichst wenigen Werkzeugwechseln.
Auch das Ein- und Ausfahren muss zur Geometrie passen. Ein seitlicher Anfahrweg kann ein kleines loses Reststück wegstoßen oder einen Ausschnitt beschädigen, der später weiterverwendet werden soll. Bei Holz sind viele Einstellungen toleranter als bei Metall, trotzdem können zu langsames Eintauchen und ungünstige Bahnen sichtbare Spuren hinterlassen.
Fertigungsdaten vor dem Export bewusst kontrollieren
Viele Einstellmöglichkeiten machen CAM leistungsfähig, erhöhen aber auch das Risiko eines übersehenen Hakens oder einer unvollständigen Geometrieauswahl. Florian betrachtet deshalb jedes Teil von beiden Seiten und vergleicht die simulierte, fertig bearbeitete Platte abschnittsweise mit dem ursprünglichen Modell.

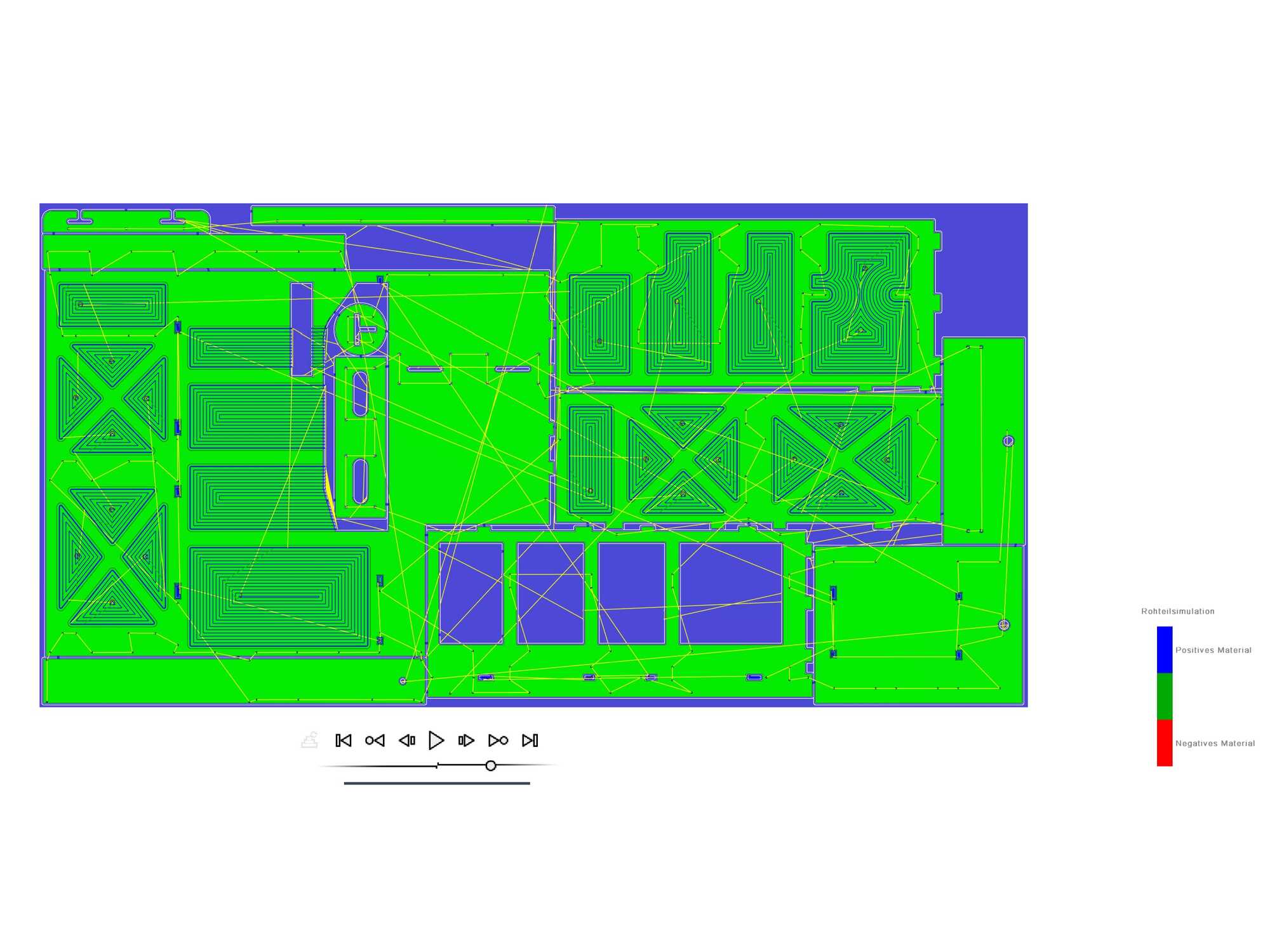

Gerade am Ende möchte man die Daten schnell exportieren und mit dem Fräsen beginnen. Einige zusätzliche Minuten für Simulation und Sichtprüfung können jedoch eine neue Platte, erneutes Rüsten und eine Unterbrechung der Montage verhindern. Die im Gespräch entdeckte Vergleichsansicht in Fusion macht verbliebenes Restmaterial dabei deutlicher sichtbar.
Beim Fräsen liefern Geräusch und Späne direktes Feedback
Der Absaugschuh der Holzfräse verdeckt im normalen Betrieb den Blick auf das Werkzeug. Bei einem neuen Fräser oder einer ungewohnten Strategie beobachtet Alex deshalb den Start kurz mit angehobener Absaugung und achtet darauf, wie die Späne abtransportiert werden.
Ebenso wichtig ist das Geräusch: Mit Erfahrung lässt sich hören, ob ein Fräser stark schwingt, das Material zu viel Zustellung bekommt oder die Maschine unruhig läuft. Konstruktion und Simulation bereiten den Prozess vor – an der Maschine bleiben Sehen und Hören wichtige Kontrollen.
