3D-Scanning im Camperausbau: Scanner, Genauigkeit und verwertbare CAD-Daten
Felix Bethge von algona erklärt, wie 3D-Scanner reale Objekte erfassen und welche Geräte, Projektions- und Registrierungsverfahren es gibt. Im Mittelpunkt stehen der Weg von der Punktewolke zum nutzbaren Modell, realistische Genauigkeit, Reverse Engineering und die Frage, wann sich ein professionelles System lohnt. Zum Schluss geht es um mechanisch belastbaren 3D-Druck. Die folgenden Abschnitte verdichten das Gespräch entlang seiner Kapitel. Die Zeitmarken führen zu den jeweiligen Stellen im Podcast.
Was algona entlang der 3D-Prozesskette anbietet
Algona versteht sich als Systemlieferant für professionelle 3D-Technik. Zum Portfolio gehören Scanner, Software für Reverse Engineering und Qualitätssicherung, industrielle 3D-Drucker sowie Schulung und Support.
Die Anwendungen reichen von Industrie und Medizin über Polstermöbel bis zu Tatorten und großen Anlagen. Deshalb arbeitet das Unternehmen mit mehreren Herstellern und Gerätekategorien. Im Gespräch nennt Felix Zeiss und Artec; die günstigsten angebotenen Scanner beginnen ungefähr bei 10.000 Euro, komplexe Systeme können deutlich über 100.000 Euro kosten.
Handscanner, Desktop-Scanner und Langstreckenscanner

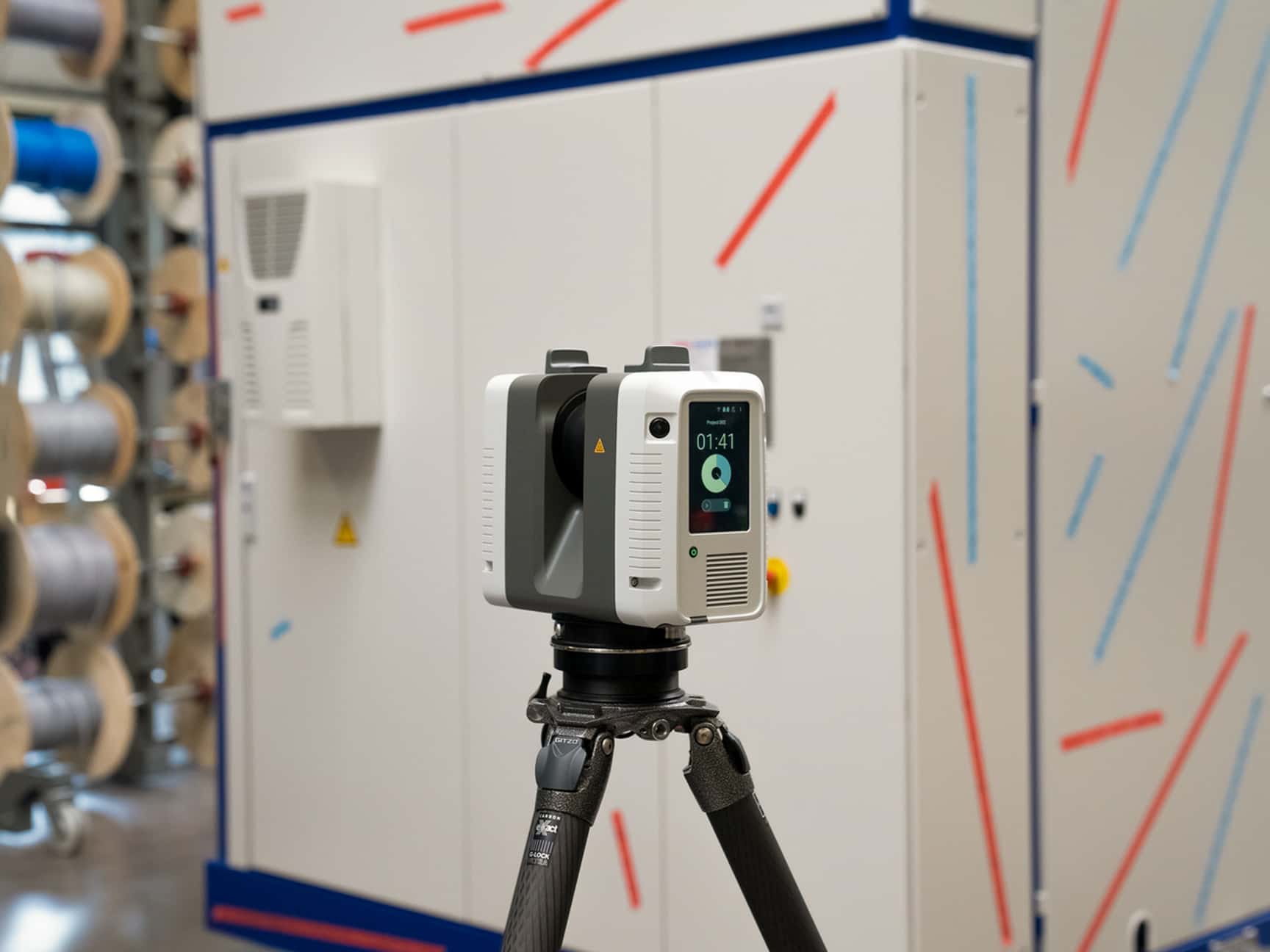

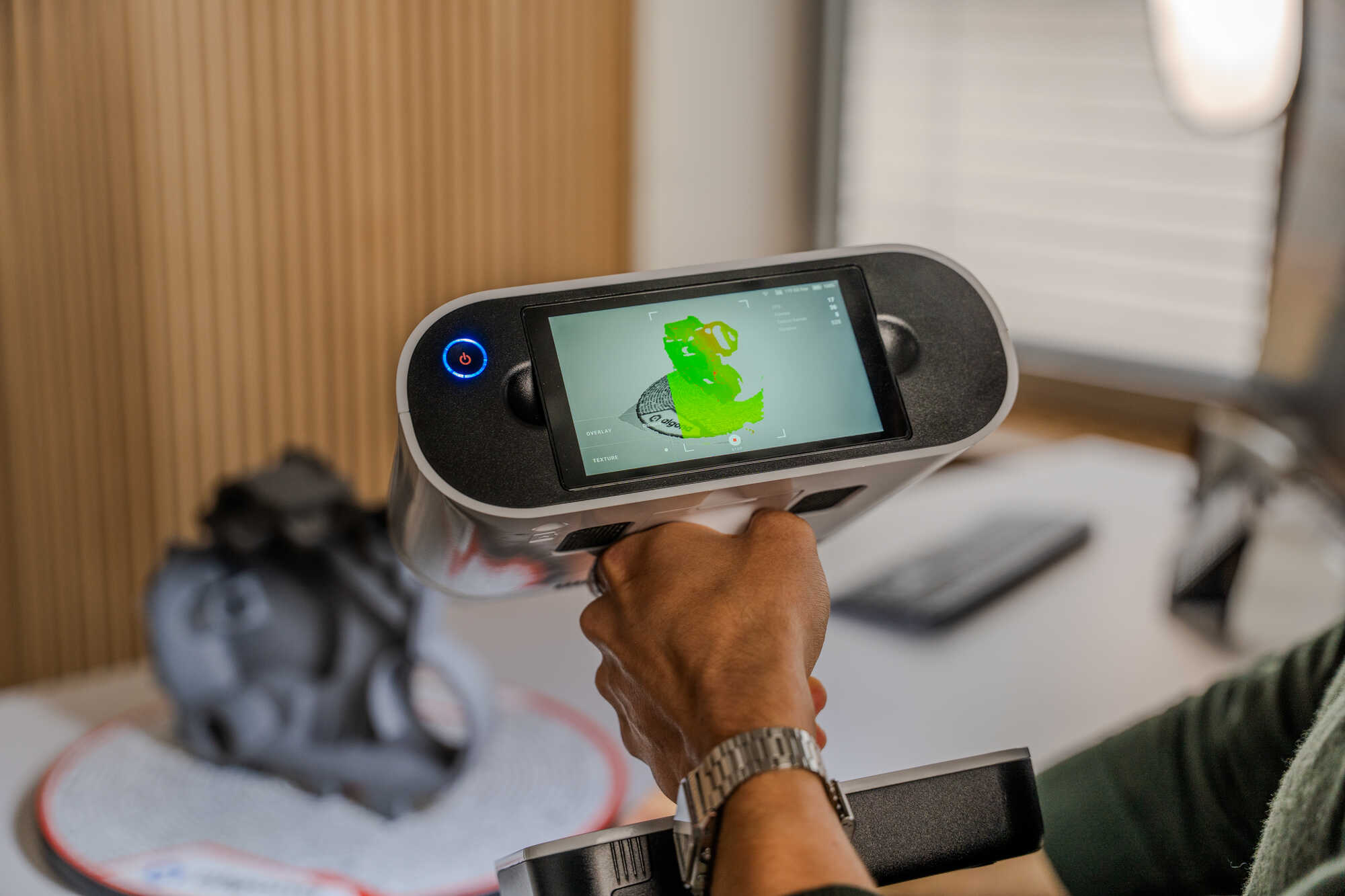

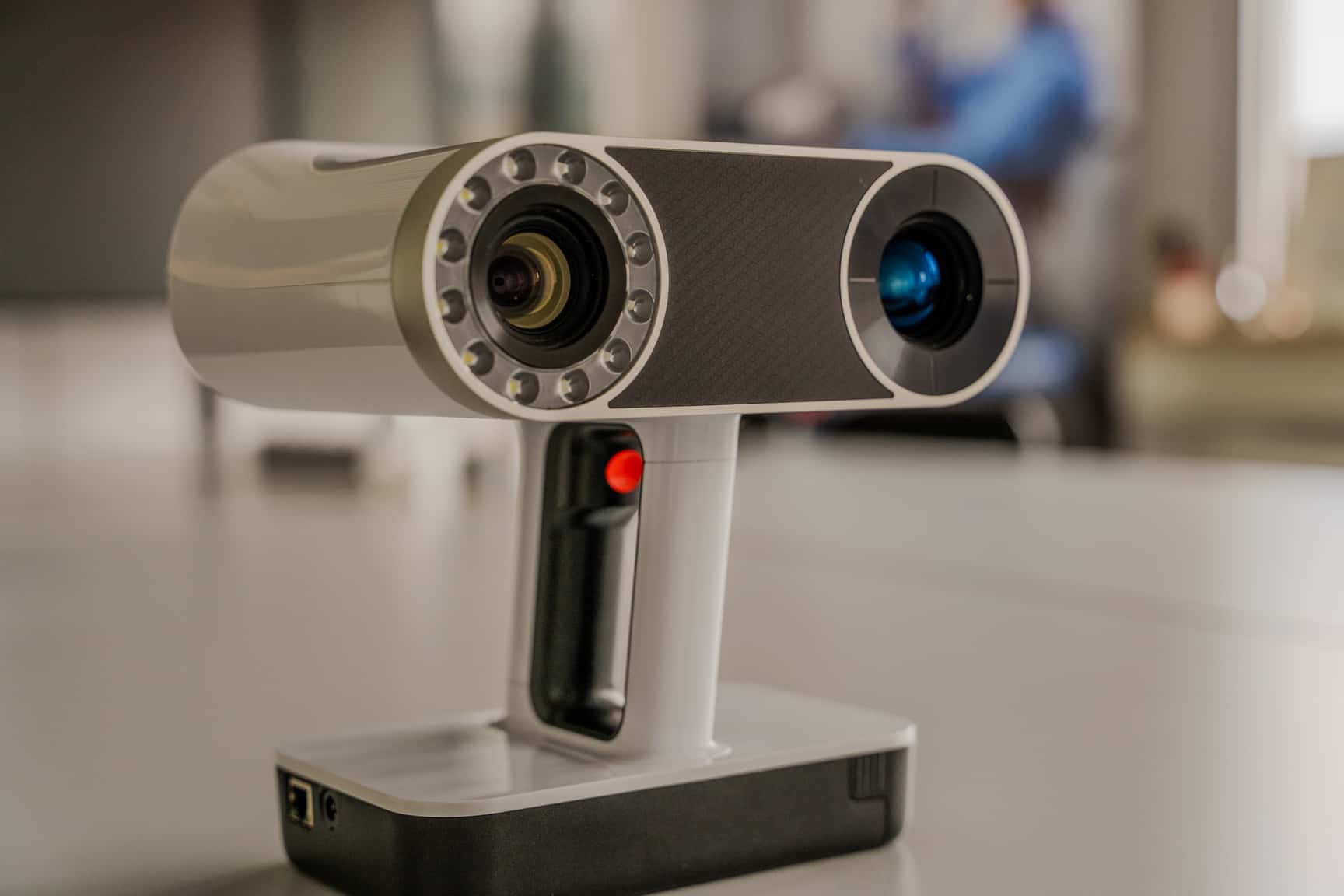

Handgeführte Geräte lassen sich flexibel um Fahrzeuge, Personen und Bauteile bewegen. Desktop-Systeme stehen stationär am Arbeitsplatz und erfassen kleinere bis mittlere Objekte, teilweise mit Dreh- und Schwenkachsen. Terrestrische Langstreckenscanner stehen auf einem Stativ und vermessen Hallen, Anlagen oder sogar Schiffe.
Allen gemeinsam ist das Ergebnis vieler räumlicher Messpunkte. Aus dieser Punktewolke entsteht in der Software ein polygonales Oberflächennetz, das beispielsweise als STL- oder OBJ-Datei ausgegeben werden kann.
Laufzeitmessung und Triangulation als Erfassungsverfahren
Ein Langstreckenscanner kann Laserimpulse aussenden und aus ihrer Laufzeit die Entfernung zu sehr vielen einzelnen Punkten berechnen. Das eignet sich für große Räume und Objekte, bei denen aus mehreren Standorten eine dichte Gesamtaufnahme entsteht.
Andere Geräte projizieren Laserlinien, kodiertes Strukturlicht oder Streifenmuster auf die Oberfläche. Kameras beobachten deren Verzerrung und bestimmen die Tiefe durch Triangulation. Sichtfeld, Projektionsart, Kameras und Software entscheiden gemeinsam darüber, welche Objektgröße und Oberfläche ein Scanner gut erfassen kann.
Registrierung mit Referenzmarken oder Objektmerkmalen
Ein bewegter Scanner muss wissen, wie aufeinanderfolgende Aufnahmen räumlich zusammengehören. Manche Systeme orientieren sich an aufgeklebten Targets. Mehrere gleichzeitig sichtbare Marken geben dem Gerät stabile Referenzen, ohne selbst die Objektkontur abzubilden.
Andere Scanner vergleichen Geometrie und Farbe wie Teile eines Puzzles. Das spart Marker und eignet sich beispielsweise für Personen. Gleichförmige weiße Flächen sind jedoch schwierig. Algona ergänzt dort eine unregelmäßige sichtbare Struktur, etwa bedrucktes Scanning-Tape, damit die Software jede Position eindeutig wiedererkennt.
Glänzende, schwarze und transparente Flächen vorbereiten
Optische Messung stößt bei Glas, poliertem Metall, tiefem Schwarz und starken Reflexionen an Grenzen. Kreuzlinienlaser können manche schwierigen Oberflächen besser erfassen als Strukturlicht, lösen aber nicht jeden Fall.
Scanning-Spray erzeugt eine temporäre matte Schicht. Selbst verflüchtigende Varianten ersparen die Reinigung; lösemittelhaltige Sprays können empfindliche Einkomponentenlacke jedoch angreifen. Felix empfiehlt deshalb, Materialverträglichkeit zu testen und für sensible Oberflächen eine passende lösemittelfreie Variante zu wählen.
Was Genauigkeitsangaben auf dem Datenblatt wirklich bedeuten
Eine Angabe wie ein Zehntelmillimeter bezieht sich häufig auf das jeweilige Sichtfeld, nicht automatisch auf den Abstand zwischen den entgegengesetzten Enden eines Fahrzeugs. Bei einem langen Scan werden viele Aufnahmen zusammengesetzt; dabei kann sich pro erfasstem Meter ein zusätzlicher Summenfehler ergeben.
Hersteller prüfen ihre Systeme beispielsweise an Kugeln mit bekanntem Abstand und beobachten Form- und Längenabweichungen über mehrere Messungen. Vergleichbar sind Werte nur, wenn auch Norm, Aufbau und Messlänge vergleichbar sind. Gute Vorbereitung und eine geschulte Bedienung gehören ebenfalls zu den Bedingungen für belastbare Ergebnisse.
Von Rohdaten zur registrierten und fusionierten Oberfläche
Auch ein kabelloser Scanner liefert nicht unmittelbar ein fertiges CAD-Modell. In der Herstellersoftware werden störende Umgebungsteile entfernt, mehrere Aufnahmen fein ausgerichtet und die Messpunkte zu einem Polygonnetz fusioniert.
Das Netz lässt sich anschließend vereinfachen. Ebene Bereiche brauchen weniger Dreiecke als Radien und feine Details. Die Software kann eine Zielzahl an Polygonen einhalten, damit das Modell ausreichend genau bleibt, ohne das nachfolgende CAD-System unnötig zu überlasten. Aufgenommene Farbinformationen können zusätzlich auf die Geometrie gelegt werden.
Datenmengen zwischen Rohscan und CAD-Referenz
Für einen Kastenwagen-Innenraum nennt Felix als Beispiel etwa 15 Gigabyte Rohdaten. Ein für die weitere Konstruktion reduziertes Exportmodell kann dagegen in einer Größenordnung von rund 80 Megabyte liegen. Die richtige Vereinfachung hängt davon ab, welche Details später wirklich benötigt werden.
Leistungsfähige Rechner verkürzen Registrierung, Fusion und Netzoptimierung. Algona nutzt dafür mobile Gaming-Workstations und einen stärkeren Desktop-Rechner für große Projekte. Nicht nur der Scanner, sondern die gesamte Verarbeitungskette bestimmt damit die Wartezeit.
Reverse Engineering: aus dem Mesh wieder ein konstruierbares Modell machen
Für manche Aufgaben genügt der Scan als visuelle Referenz. Soll ein Ersatzteil nachgebaut oder verändert werden, braucht es dagegen saubere Flächen, Skizzen und bearbeitbare CAD-Geometrie. Reverse-Engineering-Software kann Schnitte, Kurven und Freiformflächen direkt vom Netz ableiten.
Eine automatisch erzeugte STEP-Datei ist nicht automatisch so sinnvoll aufgebaut wie das ursprüngliche Konstruktionsmodell. Ein gemessener Radius von 99,89 Millimetern kann Absicht, Verschleiß, Fertigungstoleranz oder Messabweichung sein. Der Konstrukteur muss entscheiden, ob daraus beispielsweise ein Sollmaß von 100 Millimetern wird.
Fahrzeuginnenräume mit Hand- oder Langstreckenscanner erfassen

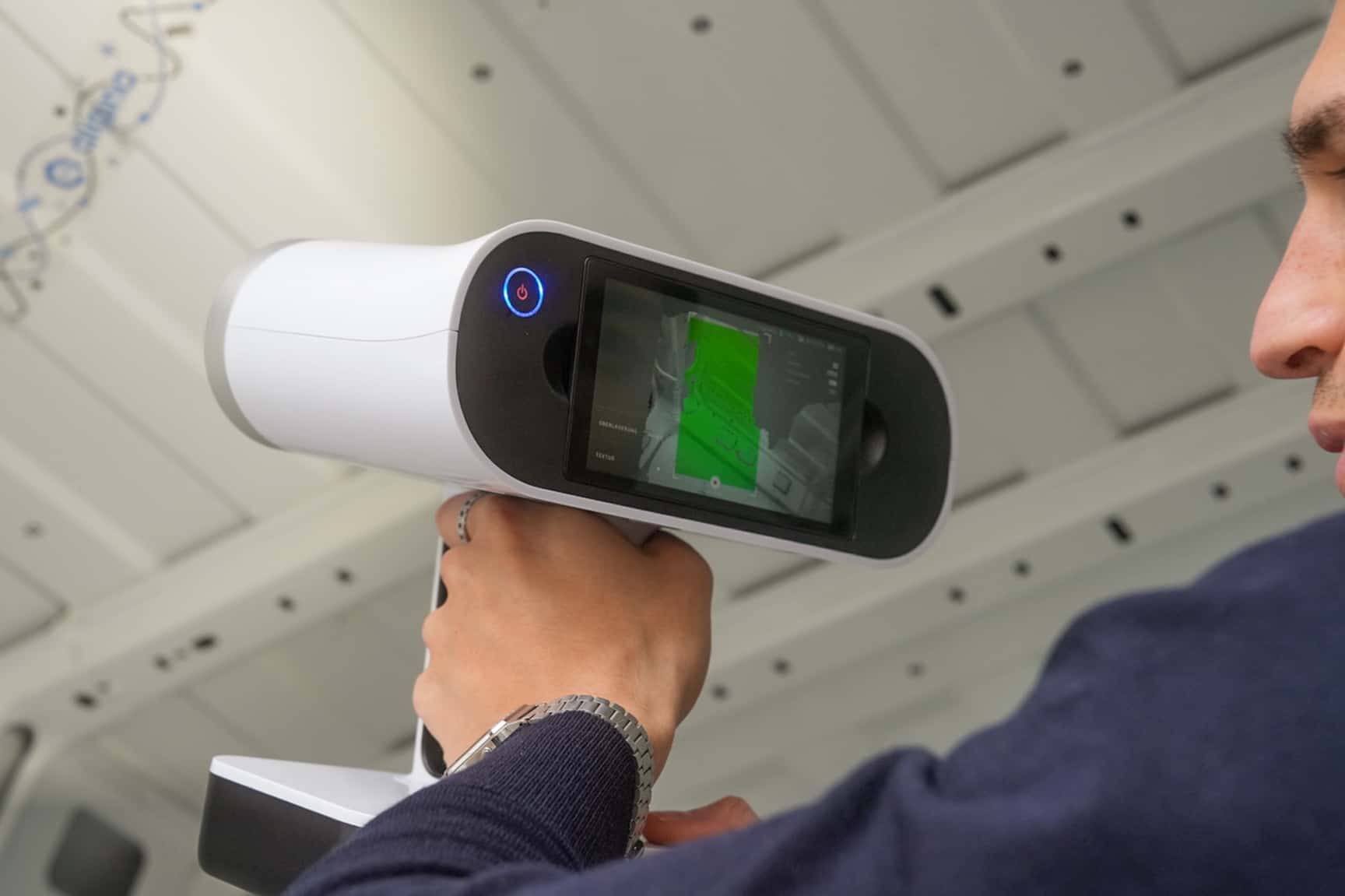

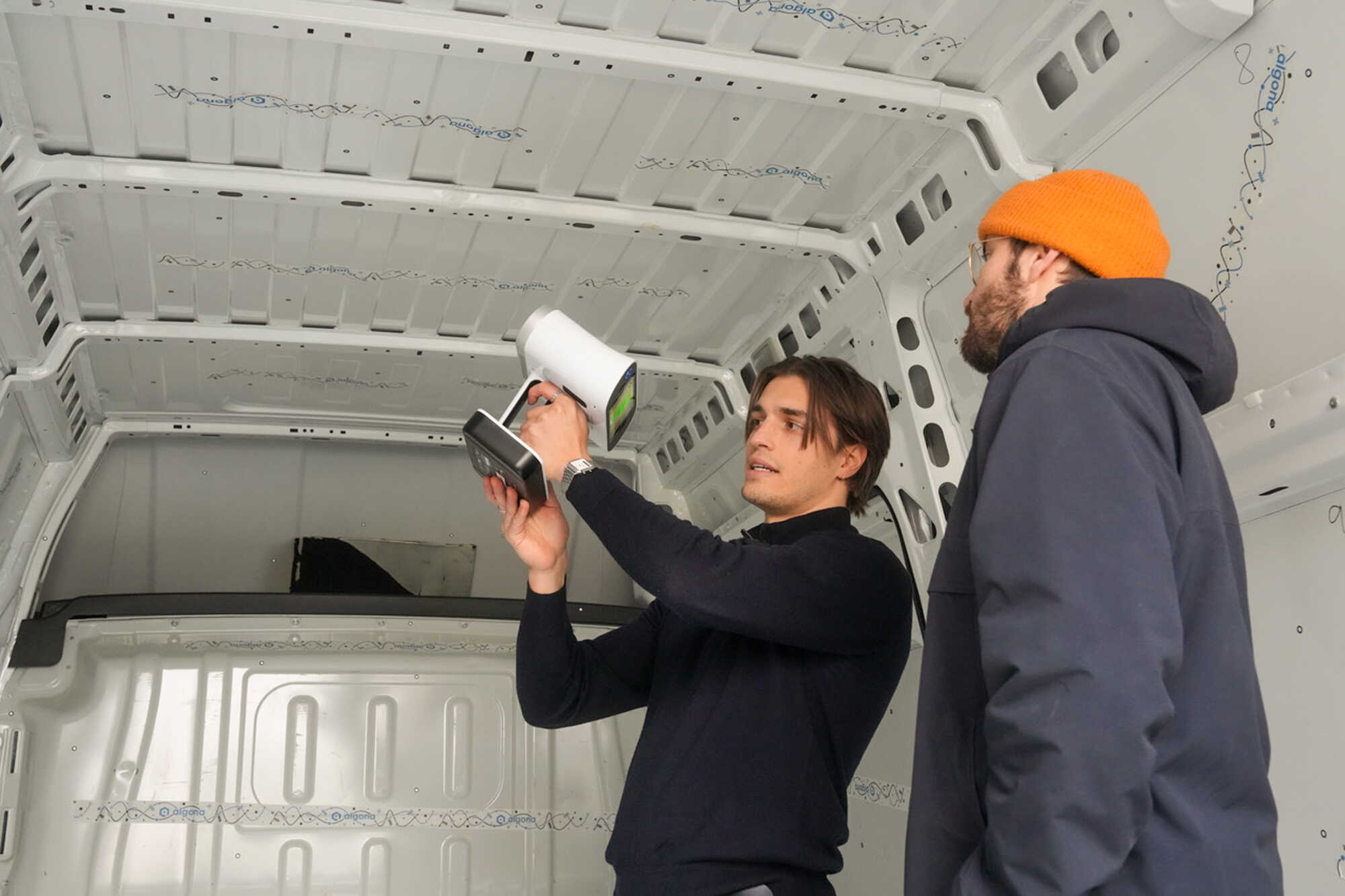

Ein Handscanner kann den Innenraum vollständig erfassen, verlangt aber Bewegung, Referenzmerkmale und mehr Bedienzeit. Ein terrestrischer Scanner wird stattdessen an mehreren Punkten aufgestellt. Felix nutzt für einen Kastenwagen typischerweise je zwei Positionen vorne und hinten sowie unterschiedliche Höhen, um verdeckte Bereiche zu sehen.
Der teurere Langstreckenscanner kauft vor allem Geschwindigkeit, Komfort und einen sehr stabilen Gesamtworkflow. Auch günstigere oder Hobbygeräte können brauchbare Daten liefern; häufig steigen jedoch Scanzeit, Nacharbeit und Unsicherheit. Entscheidend ist, wie zuverlässig das Ergebnis im täglichen Prozess weiterverwendet werden kann.
Vor dem Kauf den eigenen vollständigen Workflow testen
Felix rät von einer Präsentation an einem idealen Demo-Objekt ab. Interessenten sollten ihre typischen Fahrzeuge oder Bauteile scannen lassen und anschließend auch Reinigung, Fusion, Export und Import in die eigene Software sehen.
Ein unbegleiteter Mietscanner kann eine falsche negative Erfahrung erzeugen, wenn Vorbereitung und Einstellungen fehlen. Algona bietet deshalb Workshops mit Gerät und Applikationsingenieur an. Die dabei entstehenden Daten können direkt für das reale Projekt genutzt werden, während der Anwender den Aufwand und die Lernkurve kennenlernt.
Mechanisch belastbare Teile mit Endlosfasern drucken

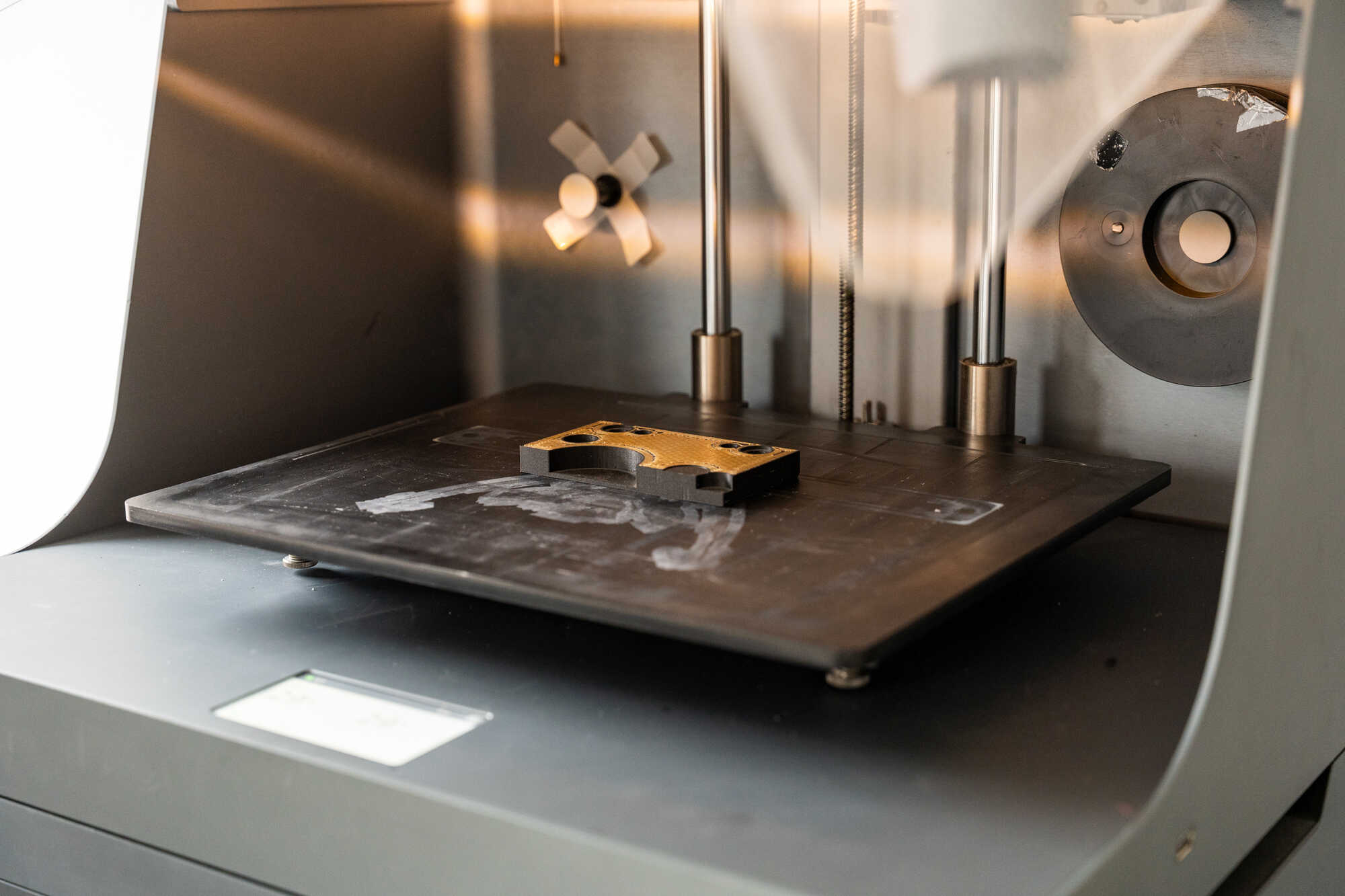

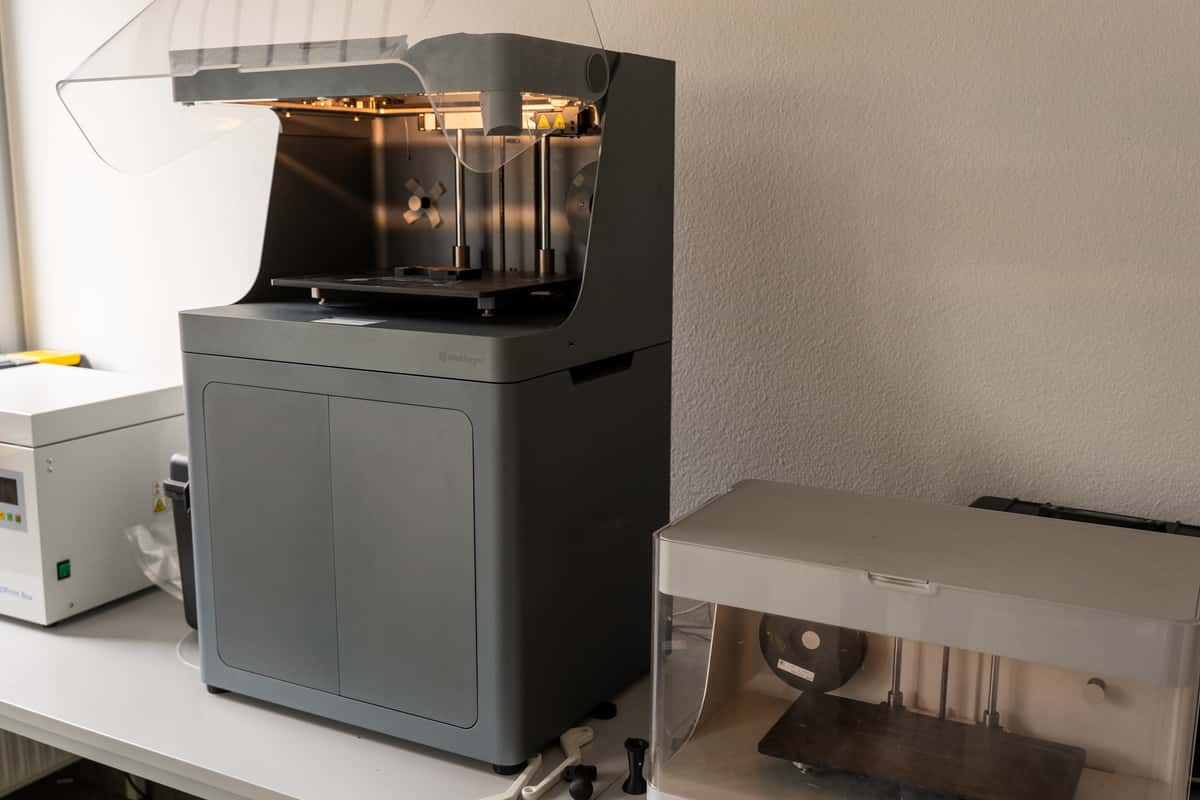

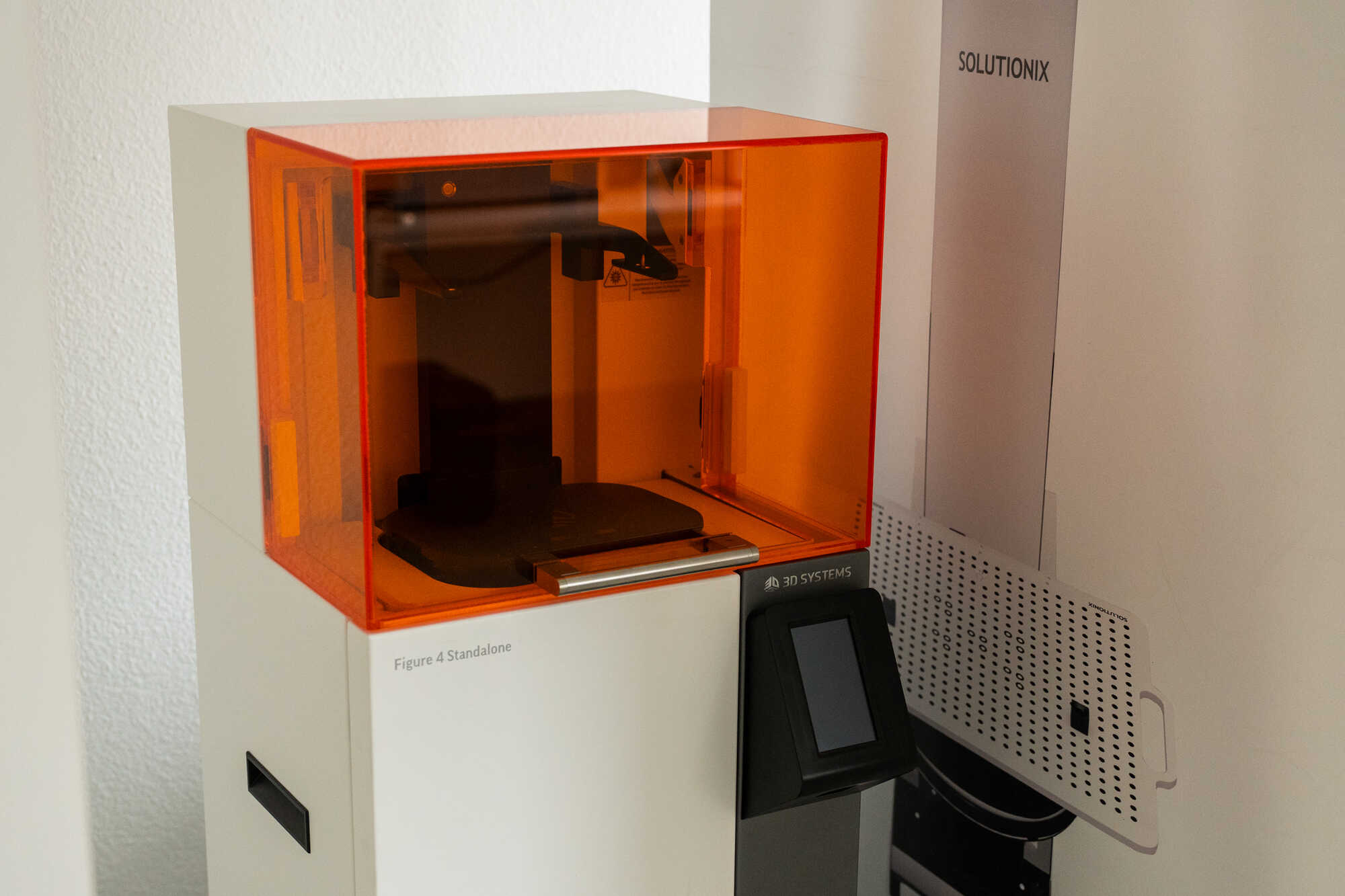

Beim industriellen 3D-Druck arbeitet algona unter anderem mit Markforged-Systemen. Das Grundmaterial Onyx ist ein mit kurzen Kohlenstofffasern gefülltes Polyamid. Zusätzlich können durchgehende Kohlenstoff-, Glas- oder Kevlarfasern gezielt in einzelne Schichten gelegt werden.
Die Faserlage lässt sich passend zur erwarteten Belastung planen. Als Beispiel beschreibt Felix einen individuell geformten Zusatzgriff für ein Mountainbike: Der erste gedruckte Klemmkörper war nicht steif genug, mit passend eingelegter Endlosfaser hielt er die praktische Belastung. Solche Drucker dienen damit nicht nur Anschauungsmodellen, sondern auch Vorrichtungen, Greifern und funktionsfähigen Prototypen.
